DIODO luminoso BSG Viper MK. II modelo construir (4 / 10 paso)

Paso 4: LEDs

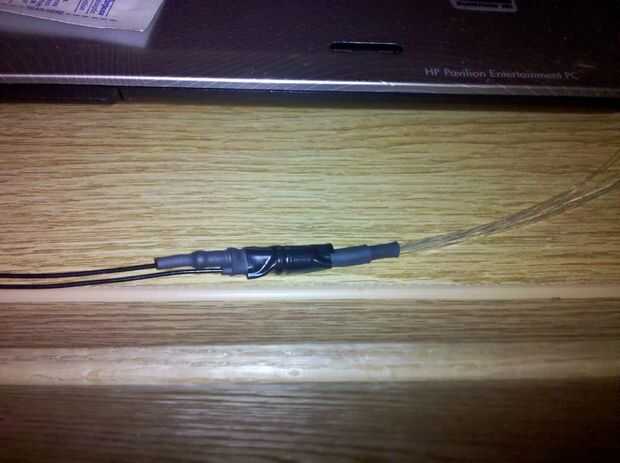

Para conducir todas las luces en la cabina, se utilizaron una serie de LEDs. En primer lugar, el filamento óptico de fibra larga se cortó en tiras de aproximadamente de 8" de largo. Un estrecho trozo de tubería del encogimiento del calor fue puesto en un extremo de la fibra óptica y encogido con calor aplicado. Un pedazo más grande de la tubería del encogimiento del calor fue pone sobre esta pieza y otra vez encogido con calor aplicado. Por último, un trozo de tubería del encogimiento del calor fue colocado en la parte delantera de lo LED y el paquete de la fibra óptica, luego encogido, sosteniendo el paquete de la fibra óptica directamente en la trayectoria del haz del LED de luz. Fue soldada una resistencia de caída de voltaje en un cable del LED. Un cable fue soldado en el otro extremo de la resistencia, mientras que otro cable era soldado al otro cable. Tubería del encogimiento del calor se colocó por separado en la resistencia y en el otro cable, garantizando que no se corta dentro del modelo. Por último, un trozo de cinta aislante fue envuelto alrededor de todo el conjunto, manteniendo el haz de fibra óptica para el LED y la salida de luz selladora y callejero. Se siguió este procedimiento para cada color de LED en la cabina y el LED rojo intermitente que encender las luces de punta de ala.
