Paso 2: Resumen de regulador de voltaje lineal

95% de los circuitos pequeños, la regulación de voltaje se realiza por una regulador lineal gota. La serie 78xx común es muy popular debido a la amplia gama del regulador de valores representados por la «xx.» Por ejemplo, un regulador 7805 salida 5V. Un regulador 7812 salida 12V. Estos son todos los valores de CC. Hay dos problemas principales a la hora de utilizar estos reguladores:

1. No son muy eficientes - exceso de voltaje se desperdicia como calor.
2. Requieren un voltaje de entrada de gama específica para la operación.

Hay algunos reguladores que Ldo se pedía "baja deserción," lo que significa que la entrada no tiene ser mucho más alto que la salida. Estas son bonitas, porque un regulador 7805 estándar tiene una deserción voltaje de 2V, lo que significa que por lo menos 7V en la entrada para un funcionamiento correcto, pero que cuestan mucho más. La ineficiencia de la alimentación es un poco más de un problema. Por ejemplo, si usted tiene una fuente de 12V dc regulado abajo a 3.3V dc con una carga dibujo 1A, el poder es sobre 12W mientras que la potencia de salida es 3.3W, significado hay una pérdida de 8.7W. Eso es sólo el 27,5% eficiente!  Es por ello los reguladores de conmutación se utilizan para los usos cuando se necesitan grandes cantidades de energía de DC-DC y ruido de línea de alimentación (de la frecuencia de conmutación) no es un problema. Estas son más complicadas para el diseño y también cuestan mucho más.

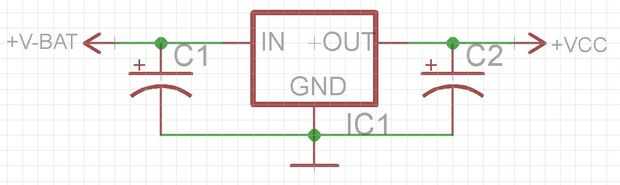

Además de estas preocupaciones, la mayoría de los reguladores serán necesario un condensador en la entrada y salida para estabilizar el voltaje para que funcione correctamente. Lo bueno de utilizar este tipo de regulador es que debería funcionar perfectamente (sin consideración adicional) siempre que la tensión se mantiene dentro del rango de operación y la corriente de salida exceda el máximo.
