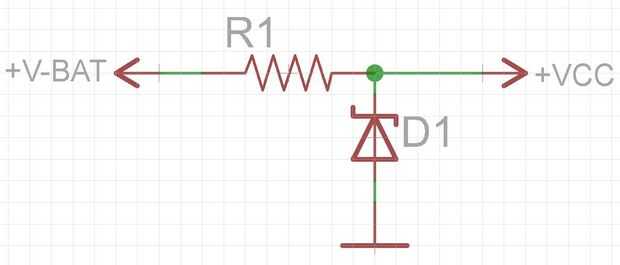

Paso 3: El diodo Zener Shunt regulador
Puesto que el diodo Zener se coloca en el circuito en una tendencia inversa, permitirá a fluir como la tensión de alimentación es superior a la tensión de ruptura del diodo. El resistor de la serie es para quemar el exceso de tensión. Otra vez, esta energía se pierde como calor en el resistor. La razón de este circuito puede ser más ineficiente es el hecho de que corriente siempre va fluyendo a través de la resistencia siempre y cuando la tensión de alimentación es superior a la tensión de ruptura del diodo, incluso sin una carga adjunta.
El valor de la resistencia determina la corriente. Por ejemplo, con nuestros números anteriores de una fuente de 12V y un 3.3V Zener diodo, 8.7V se quitarán en la resistencia. La resistencia de valor correcto permitirá sólo suficiente corriente pasar es necesario para alimentar los circuitos de carga y un poquito consumida por el diodo Zener. Si no está conectada carga, entonces la corriente total se consumirá por el diodo.
Es por ello que conocer los requisitos de potencia máxima de la carga son muy beneficiosos. Considere un circuito microcontrolador que parpadea un LED en la 20mA. El máximo consumo de corriente del microcontrolador dependerá de qué tan rápido se está ejecutando, entre otras cosas, pero podría ser menos de 100uA. Sólo por razones de seguridad, vamos a decir que necesitamos 30 mA de corriente suministrada a todo el circuito.
Para calcular la resistencia serie necesaria, resta el voltaje de salida de la tensión de alimentación y dividirlo por la corriente deseada: (12V - 3, 3V) / 30mA = 290Ω. Otra cosa a tener en cuenta aquí es disipación de energía. La resistencia reducirá 8.7V en 30 mA, 0.261W de la energía de disipación. Un 0.5W resistor debe ser utilizado. Si no está conectada carga, el diodo Zener consumirá la 30mA toda 0.099W de la energía de disipación. Debe utilizarse un 0.2W o diodo mayor. Incluso con nuestro ejemplo carga, el diodo Zener consumirá la mayor parte de la corriente cuando el LED no es ser iluminado. Por esta razón este circuito puede ser muy ineficiente.
