Paso 2: tablas

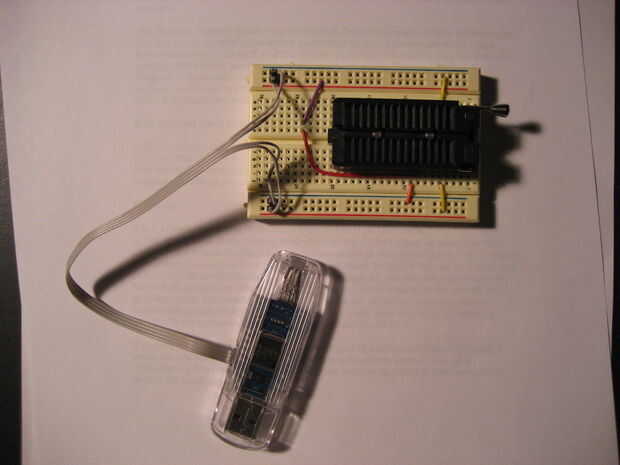

Yo he construido dos placas de programación. La primera utiliza un protoboard pequeño zócalo ZIF y 4 hilos de un viejo cable IDE con el zócalo de 4 pines soldado a un extremo. La toma de fuerza de inserción cero sólo ahorra esfuerzo al mover el MCU.

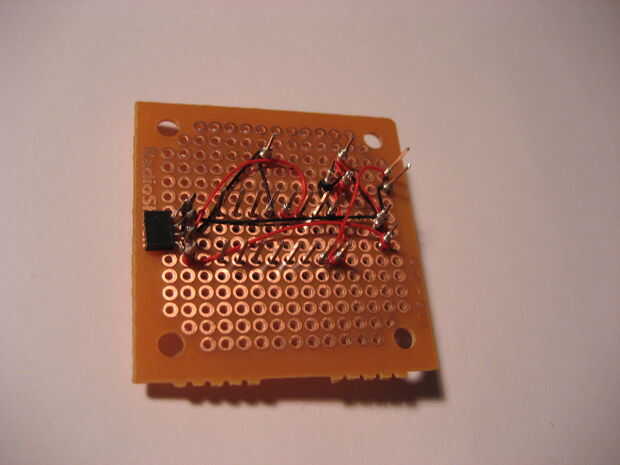

El segundo utiliza un zócalo DIP de molino-Max y unas pinzas que tuve que poner alrededor, así como algunos otros componentes. He cable envueltos la mayoría de las conexiones. Sólo es necesario soldar el zócalo de 4 pines. Básicamente se trata de una proto-board sin el oscilador. Ver aquí para el proto board esquemático.
Tabla 2-2 de slau144c de documento de TI (la guía del usuario MSP430x2xx) muestra las terminaciones sin usar pin. Esto es importante para la Junta de proyecto, pero no la programación. El MCU no ejecute su programa a menos que tirar el pin RST alto usando el resistor de 47 k.
Otra nota sobre zócalos de patillas. Cuando conecte los pernos ez430 a su zócalo de 4 pines Asegúrese de que la conexión Vcc es correcta. Usted puede verificar mirando el esquema en el Manual de usuarios ez430. Note que R10 es Vcc del lado ez430. Usted debe ser capaz de seguir el ejemplo de la Junta hacia el pin del conector más cercano que es el pin 1 del conector.
Como un aparte, podría construir los 4 cables conexión de programación, llamado Spy-Bi-Wire, en su aplicación final, y no tienes que quitar el chip en todos. Si decides hacerlo así, entonces usted puede el MCU de fuente de alimentación de 3V de la aplicación de la energía y sólo tiene que conectar pines 2 y 3 (véase J1) en el programador USB para el MCU.
