Paso 2: Bobinado del Balun

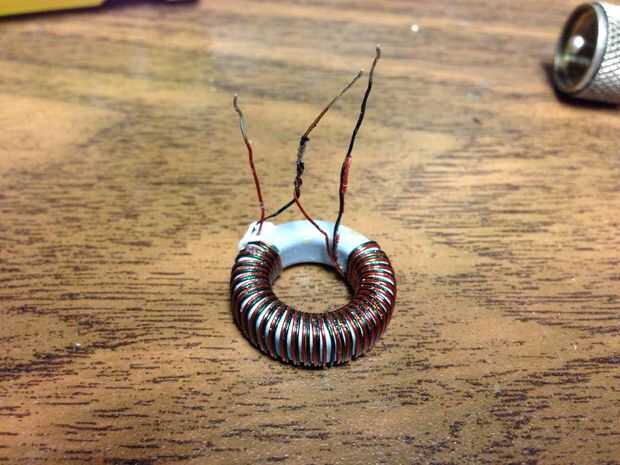

Pude encontrar algunos núcleos de toroide decente por $1 un par en línea. Usted hará una bobina bifilar. Esto significa simplemente que viento 2 cables al mismo tiempo, mentira plana y equidistantes. Mucha gente utiliza 2 colores diferentes de hilos pero su bastante fácil averiguar con un ohmetro si usted no tiene esa opción. Aquí utilizo un par de alambre magneto esmaltado rojo y verde.
Después se hace la bobina la bobina capa lo con pegamento o goma laca para mantener juntos. Ahora tira todas las 4 pistas y conecte el cable rojo desde el inicio de la bobina para el cable verde y el extremo de la bobina. Si usted utiliza el cable del mismo color sólo Conecte el medidor a un comienzo y un final. Si tienes continuidad cambiar al otro cable del final. Ahora que tiene dos conductores sin continuidad sólo tiene que conectar los 2 cables restantes juntos. Esta es la llave del centro de la bobina. Esto completará el circuito y el metro mostrará continuidad.

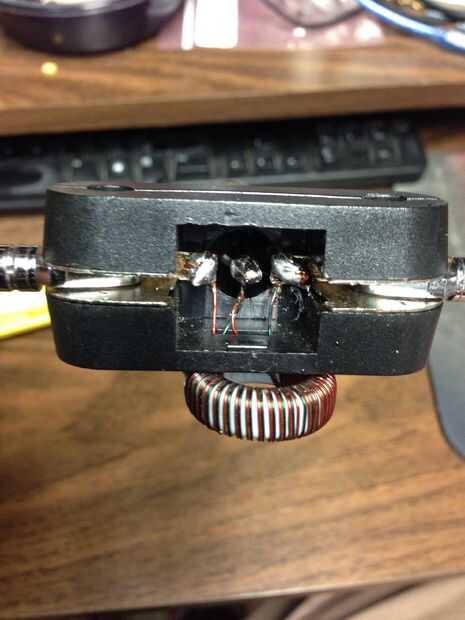

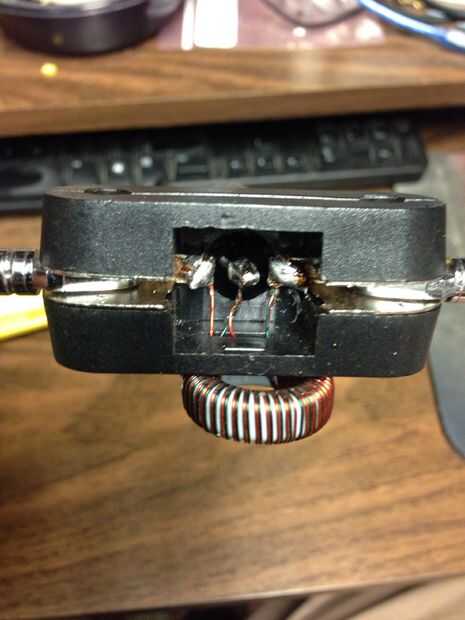

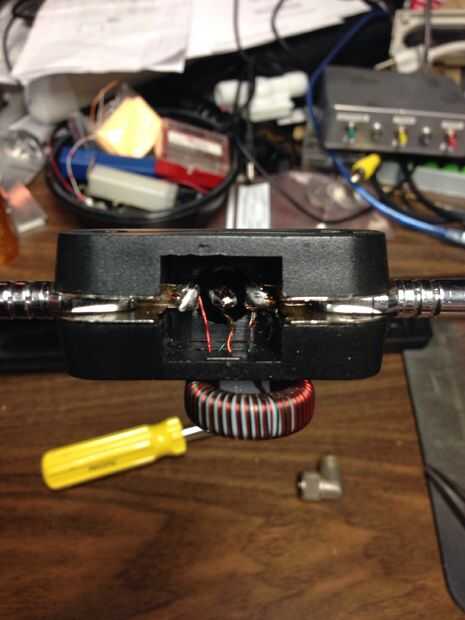

Pase los cables a través de la ranura vacante por el cable y soldar cada uno de los conductores individuales de una oreja de conejo. Luego de la soldadura el golpecito de centro de la base al suelo de la PL-259. Conectar el pasador central del PL-259 a cualquier oído del conejo termina el cableado.
