Dirigible de hidrógeno controlada por Arduino-Radio (1 / 13 paso)

Paso 1: Una nota sobre radios

Utiliza un transmisor / receptor par - la 433 de TX/RX que mi hermano me dio que era languidecen en el sótano durante varios años. Los módulos son hechos por la electrónica Ramsey y estan muy mal documentados; No sé si Ramsey aún hace más. Afortunadamente, sé que son muy baratos, creo que $5--así que comprar un par similar no debería establecer en gran parte. Operan en la banda de 433 MHz, que no necesita una licencia Adviértase, sin embargo, que muchos vehículos RC usan esta frecuencia que podría conducir a la interferencia. Me llevó realmente mucho tiempo para llegar a estas radios para operar confiablemente sin estática, porque había algunas pequeñas almohadillas en la parte inferior que se sueldan juntos cuando los encontré, que no se supone que.  Un osciloscopio es invalorable para depurar problemas de radio.

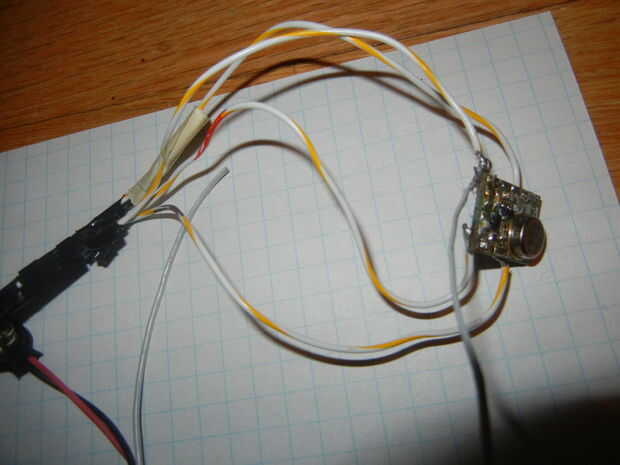

Esta foto es del módulo transmisor, soldado a un conector que utilizo para conectar al controlador. Las radios, una vez que llegue para trabajar, son muy sencillas de utilizar: dar los + 5V y GND, y entonces cada vez que tire el pin de datos del transmisor alto, el pin de datos del receptor también va a + 5V. Esta es una manera muy intuitiva de radios operativas, y con algunos ajuste fino de sincronización puede utilizar estas radios para enviar bytes una vía rápida y confiablemente. Hay un montón de pares de radio barato se puede comprar que funcionan exactamente como esta, y con ellos usted puede utilizar la misma configuración exacta que hice. Si desea derrochar, hay cosas como el Xbee que todos de la sincronización desordenada temas para usted--da datos y escupe en el otro lado. Sin embargo, muy caro.
