Paso 2: Partir de bocetos y artes matemáticas
Para construir el sistema de distribuci6n decidí utilizar un engranaje de estímulo rotatorio con un recorte para llevar dulces. También quería añadir dos engranajes más para dar lugar a un mango y para hacerlo más interesante.
Me decidí por 4", 3" y 2 "diámetros para los engranajes, pero no se preocupan por el número de dientes o de otros parámetros.
Para ésos hacia fuera, utilicé la siguiente fórmula: P = (N + 2) / D,
donde P es la echada de diametrial, N es el número de dientes, y D es el diámetro externo que quiero.

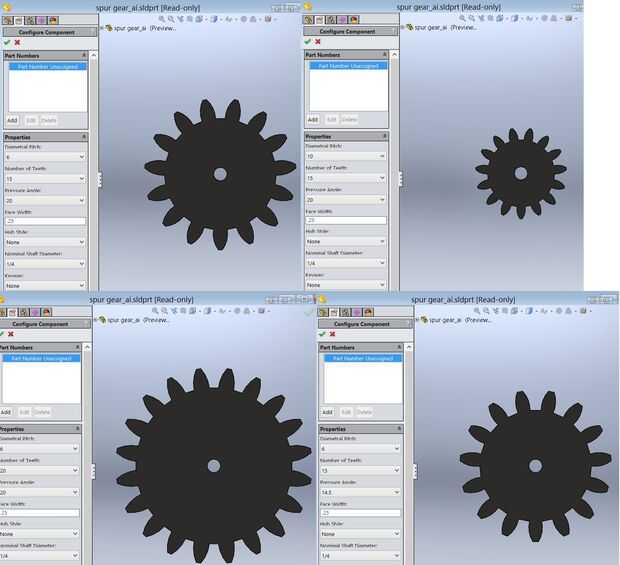

También es el ángulo de presión, que determina la curvatura del diente. Los cuadros abajo muestran cómo un engranaje (original en la parte superior izquierda) cambia con diferente tono, los dientes y ángulo de presión respectivamente.
En orden para los engranajes de acoplamiento, se debe tener la misma altura. Tomé 6 dientes por pulgada (el más pequeño paso en menú desplegable de Solidworks' que trabajó para mi diámetro exterior). Para engranajes de real (transmisión de energía), no tienen menos de 12 dientes, pero ya no necesito mis engranajes para ser eficiente que estaba bien con tener mi equipo más pequeño que un diente 6.
Tenía Solidworks generar dibujos para mí, pero cualquier generador de Perfil de equipo en línea funcionará tan bien. Los orificios son de 3/16" para adaptarse a mis tacos. (Mis dibujos también incluyen recortes de caramelo y un agujero piloto para atornillar en un mango)
Una vez que tenía dibujos de equipo adecuado, he seguido esta guía para el corte de ellas hacia fuera con una sierra de contornear. (Probé primero con un lasercutter corta para mí, pero me dio carbón en su lugar). No te preocupes si los cortes no son perfectos; puede presentar de cualquier punto que se pega cuando prender los engranajes en su lugar. Si imprime las plantillas de engranajes, asegúrese de que están en la escala correcta!
Porque originalmente trataba lasercut mis engranajes, utilicé 3/8 capas. Sentí que era demasiado delgado para mi equipo más grande, así que pegué dos pedazos juntos al doble del espesor. (Su espesor y corte deben ser lo suficientemente grandes para acomodar tu caramelo) Arena suave de los dientes.
Si usted quiere, la mancha y terminar los engranajes. Apartar estos mientras trabajas en la base.

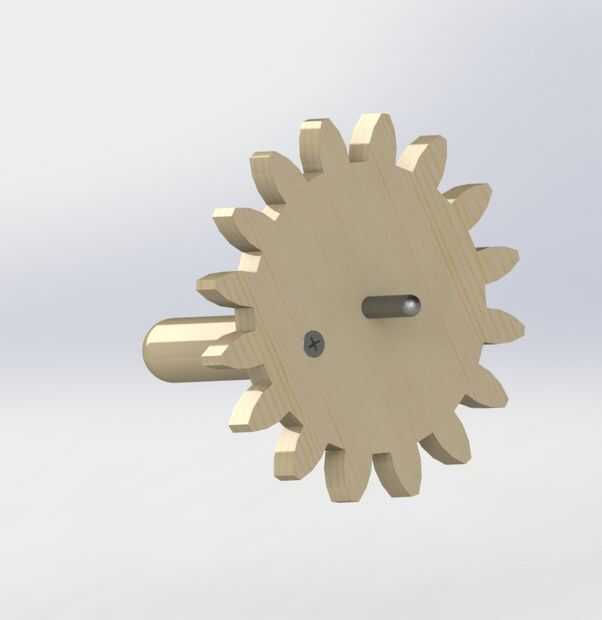

Enroscar un taco a su equipo de tamaño mediano para una manija. (El mío era 1.5" de largo)
