Disco duro externo + hub USB (5 / 10 paso)

Paso 5: Luz de señal y distribución de energía

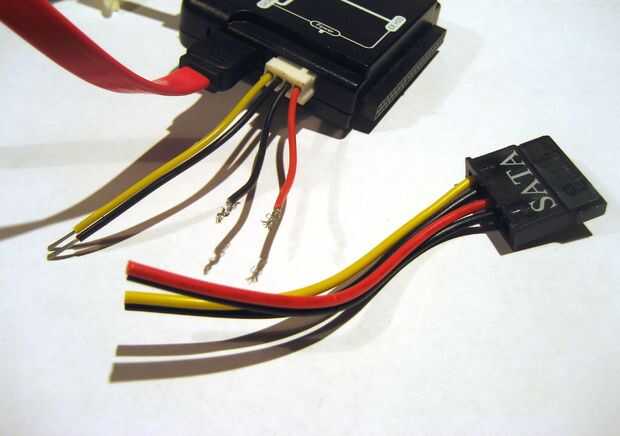

Cortar el cable rojo y un cable negro del conector de alimentación Serial ata y despojarlos. El cable amarillo es + 12 voltios, el rojo es + 5 voltios, los cables negros son tierra (use un multímetro para verificar).

Cortar la parte superior del adaptador USB hub y su lado positivo al cable rojo + 5 voltios de la soldadura. Suelde el lado negativo al cable negro de masa. Considerando el adaptador de Serial ata a USB adaptador es nominal amp 2 y el disco duro se utiliza solamente cerca de 0,6 amperios, hay suficiente amp para dar el hub USB de cierta energía extra.

Si no quieres estropear otro adaptador, usted puede soldar dos cables al Serial ata conector de alimentación (uno al extremo positivo) y otro en el extremo negativo que puede soldar directamente al concentrador USB.

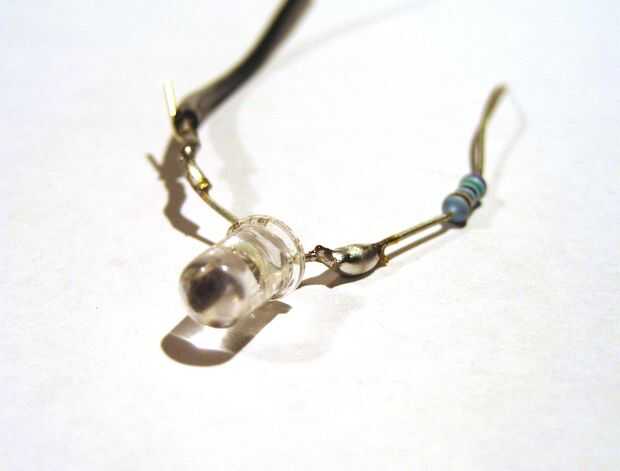

Solde un resistor de 75 ohmios en el lado positivo del LED azul.

Para su propio LED cálculos de resistencia ir a: http://LED.linear1.org/1LED.Wiz

Un cable al otro extremo de la resistencia de la soldadura y soldar un cable en el lado negativo del LED azul.

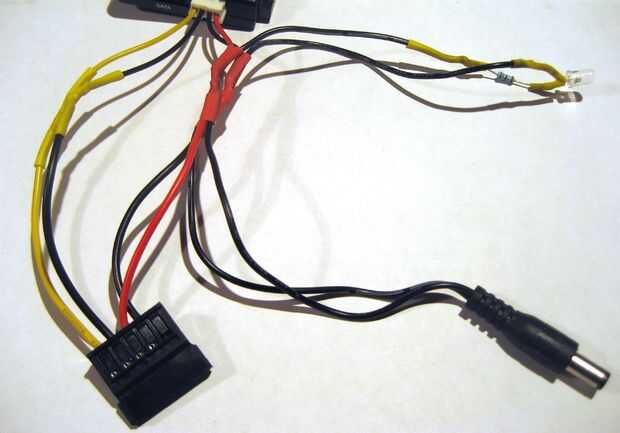

Solde el cable positivo que viene de lo LED a positivo + 5 voltios cable de conector de alimentación Serial ata y el cable negativo a la tierra negra.

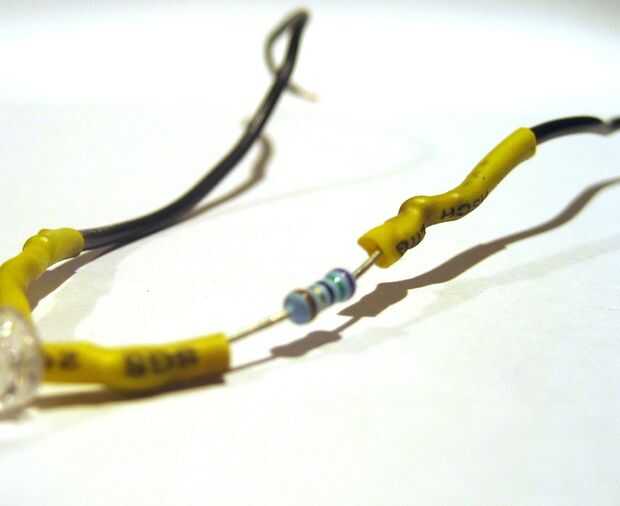

Utilice cable retráctil para aislar las conexiones.
