Paso 9: Construir la plataforma de Sensor de rotación

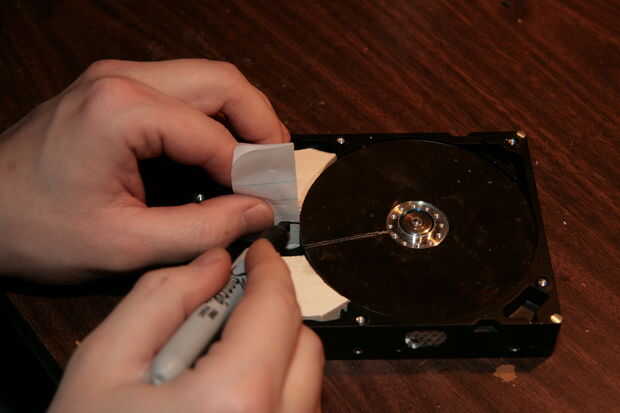

Mis medidas se basan en el chasis de mi disco duro. Asegúrese de medir la altura del plato con respecto al suelo del chasis. Utilice un trozo de papel y marque la altura de plato con un bolígrafo. Esta manera, usted puede medir exactamente con una regla.
El plato en mi plataforma es de 1/2" sobre el chasis. El diseño de mi plataforma de sensor se basa en esta altura. Ajuste según sea necesario.

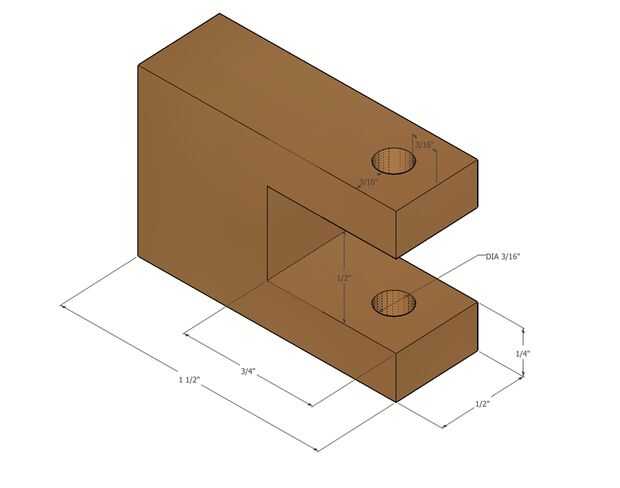

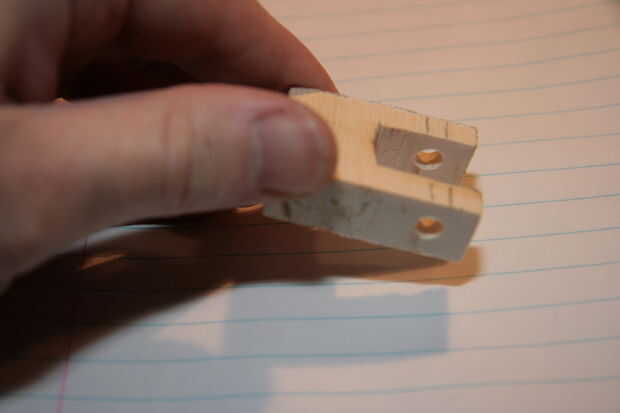

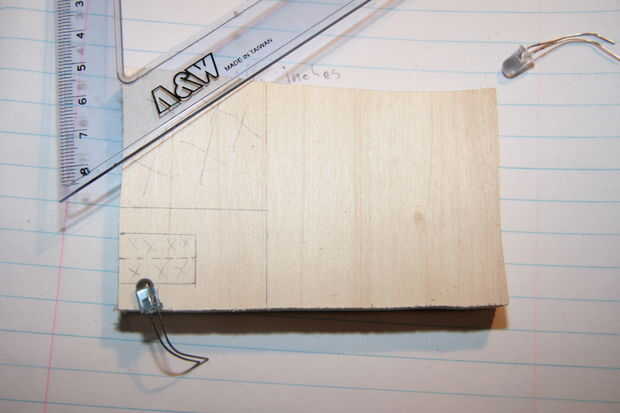

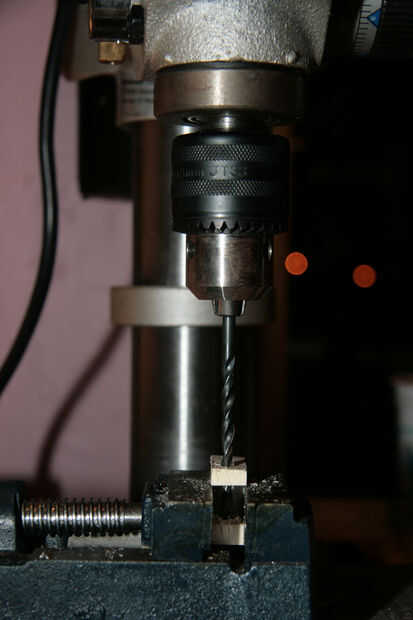

Agarrar un pedazo de madera gruesa de 1/2" y corte 1" por 1-1/2" rectángulo. Corte una muesca de un lado, 3/4" de grosor y 1/4" de la parte superior e inferior. Marcar un punto en la parte superior un 1/4" desde el frente y lado. Utilizar este punto para perforar un agujero de diámetro de 3/16" a través de todo el bloque. Una prensa del taladro se mantenga el agujero directamente a través de ambas secciones.

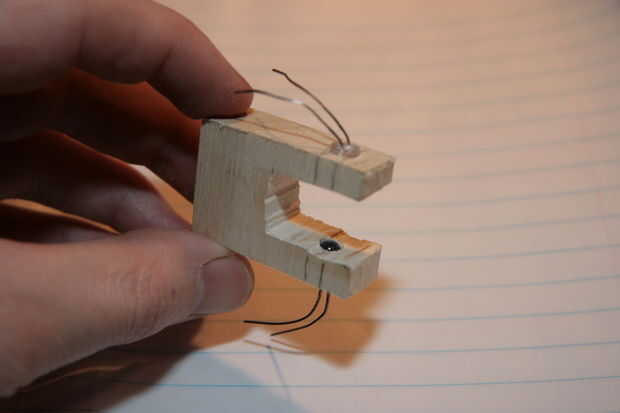

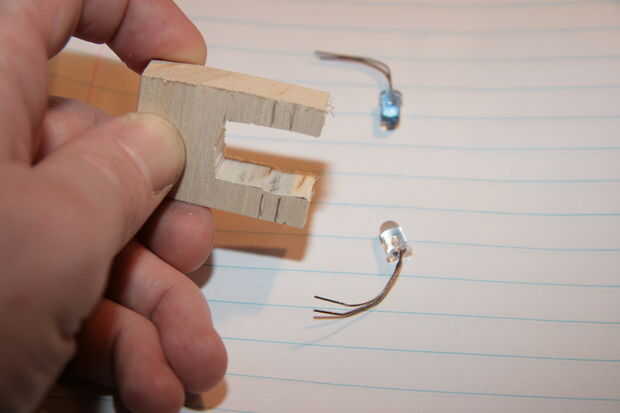

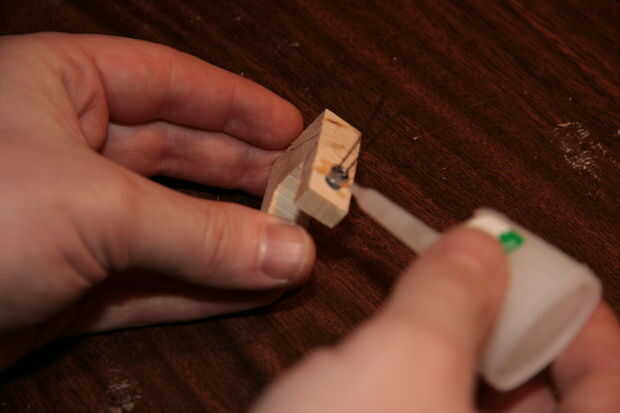

Una vez que haya terminado de hacer el aparejo, pruebe la colocación en el chasis, asegurándose de que el plato puede girar libremente. Empuje el emisor y el transistor de la foto en cualquier agujero, y pruebe la colocación de la plataforma en el chasis nuevo. Asegúrese de que el plato puede girar libremente. Una vez que esté satisfecho con su equipo, proceda a pegar el emisor y el transistor de la foto en el lugar.
