Disco duro Unidad de persistencia de la visión (HDPOV) (4 / 14 paso)

Paso 4: Construir puentes de LED

El espacio creado por el cabezal de lectura/escritura no permite rodear completamente la bandeja con cinta de LED. Para cerrar la brecha, es necesario dos construir dos puentes. Mina había hecha de madera de espesor de media pulgada, pero debería funcionar cualquier material. Sólo necesita tener una superficie lisa, la mitad de una pulgada de espesor.

Si usted está construyendo los puentes de madera, tienes que usar una sierra de banda. Las imágenes ayudarán a guiarlo.

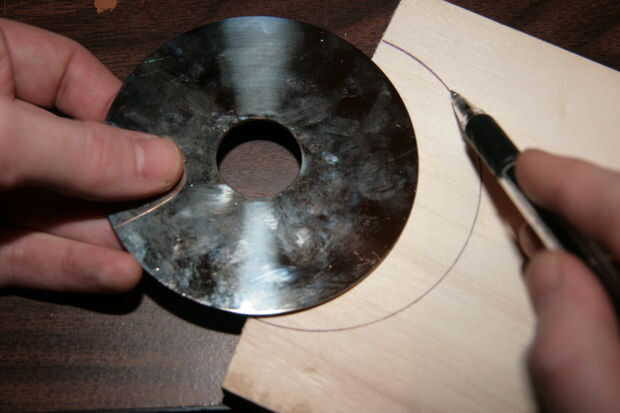

Usando un plato como plantilla, marcar un círculo mitad de su material. Asegúrese de que existe amplio material alrededor de su semicírculo. Recorta el semicírculo y tirarla. Utilice el esquema restante para construir el puente de.

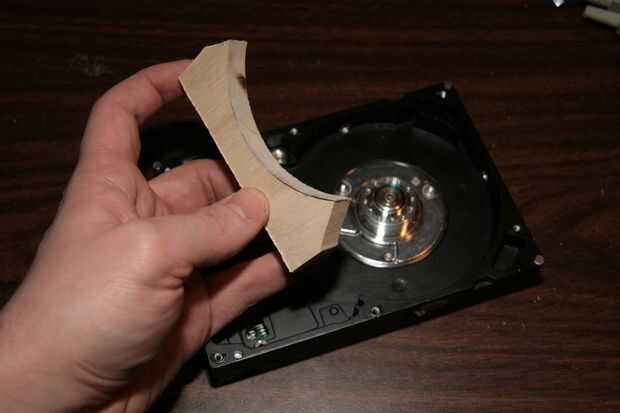

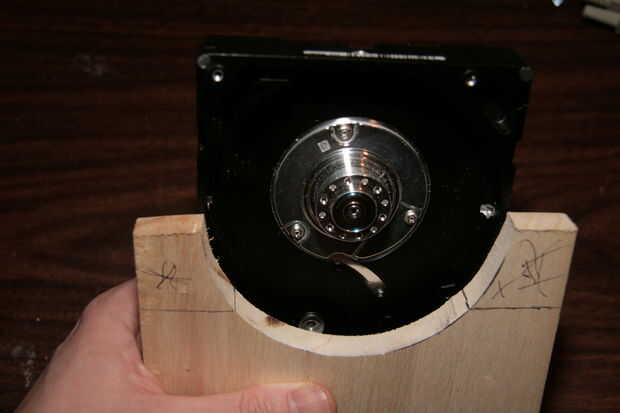

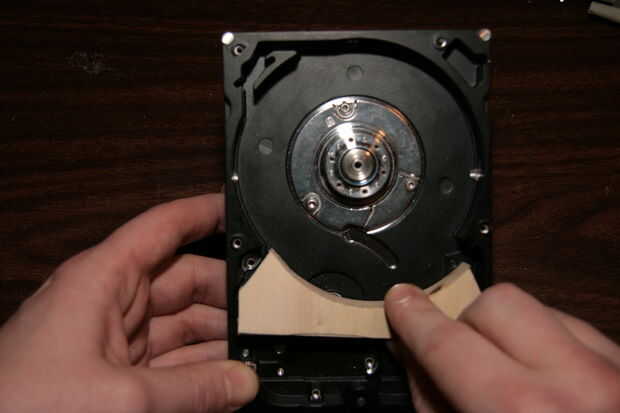

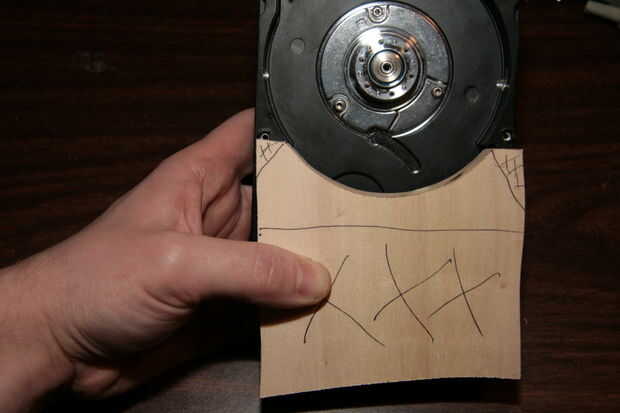

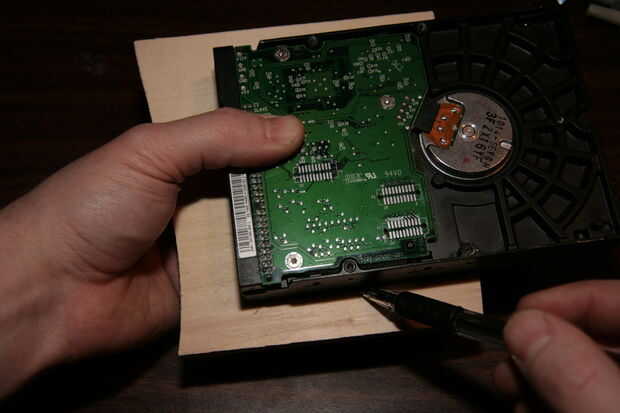

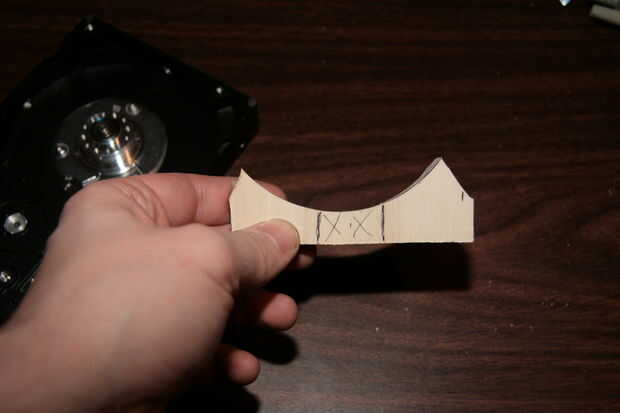

Línea de su contorno de círculo con la cámara de plato. Marque el material extra y lo recorte. Esto puede tomar unas pocas iteraciones para tener derecho. Usted debe dejarse con un aproximadamente 1" fino, 3.5" amplia en forma de U. Una vez que tenga esta forma, medir el centro y marcar la mitad de una pulgada a cada lado. Quitar este centro.

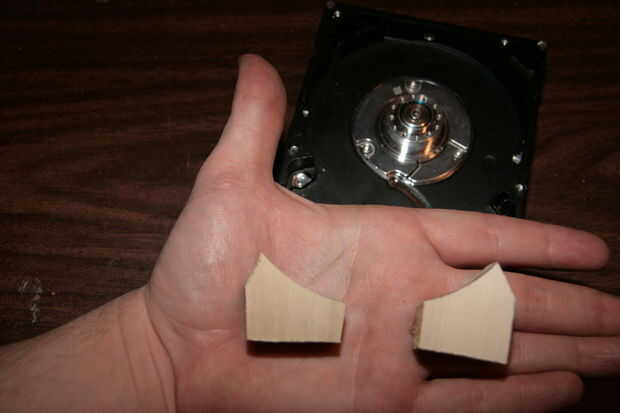

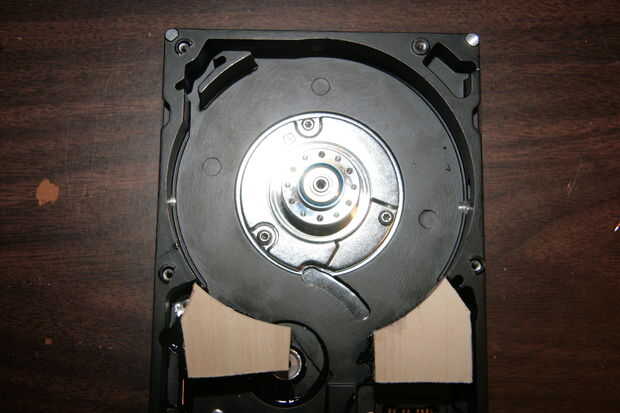

Ahora debe tener dos piezas curvas. Prueba que encajen en cualquier lado de la brecha de la cámara. Tal vez encuentre que lleno de protuberancias características del chasis requieren refinamiento adicional de un cierto puente. Seguir cortar material hasta que usted tiene un ajuste ceñido. La pared de la cámara debe quedar al ras con sus puentes, o los LEDs se montará oblicuamente. Asegúrese de que el plato puede girar libremente con los puentes en posición, cualquier exceso de material de afeitado.

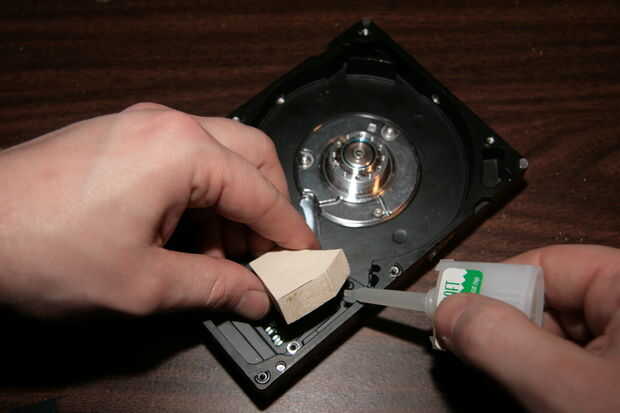

Coge algunos cola fuerte, rápido y pega cada puente a su posición. Asegúrese de que sostener el puente hacia abajo hasta que el adhesivo se seque.
