Discono (4 / 6 paso)

Paso 4: cono

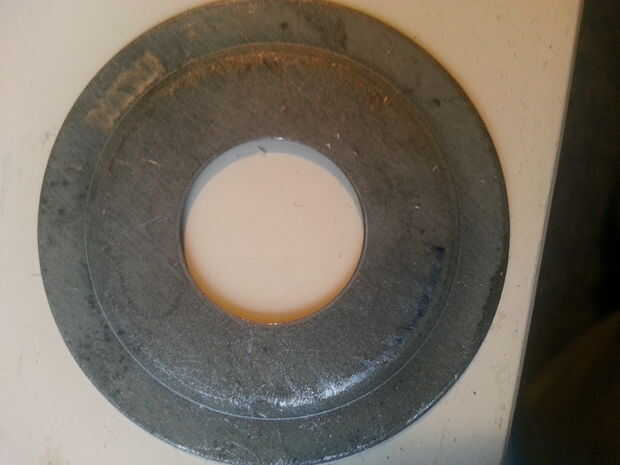

Preparar las arandelas

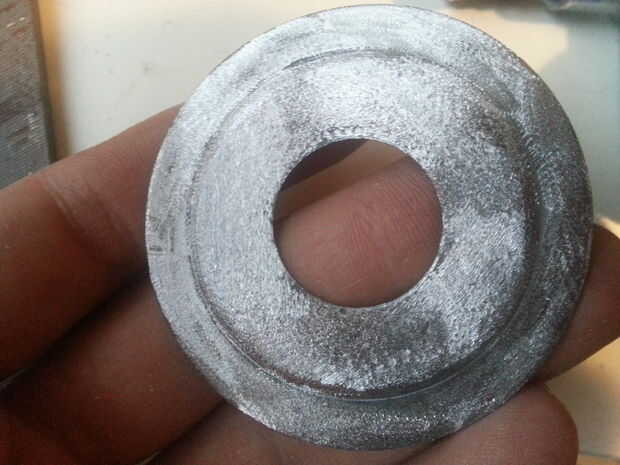

1. pulir las dos arandelas planas grandes en un lado con una lijadora de herramienta dremel para ayudar en la soldadura

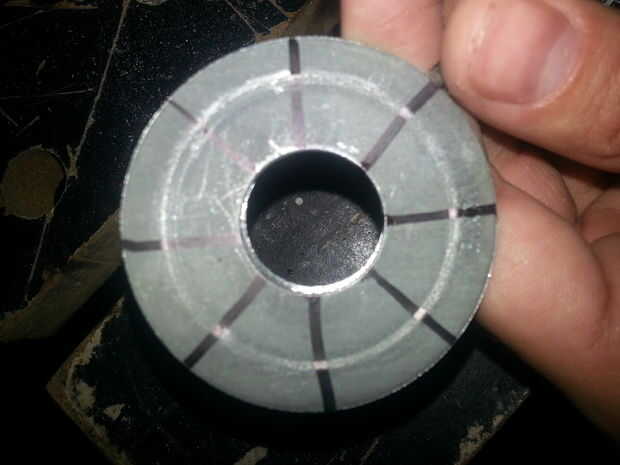

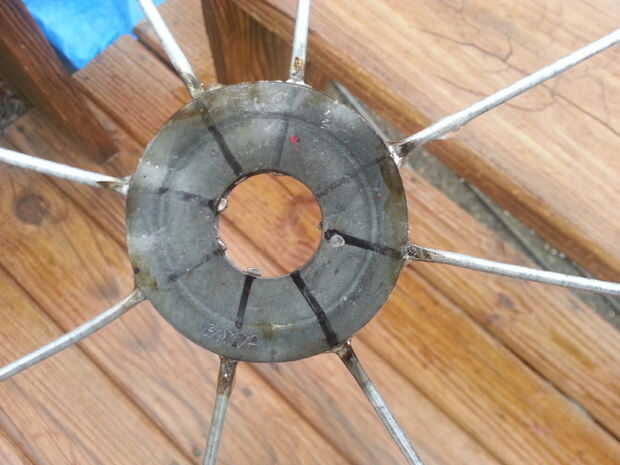

2. dibujar líneas de ocho para el posicionamiento de los cables

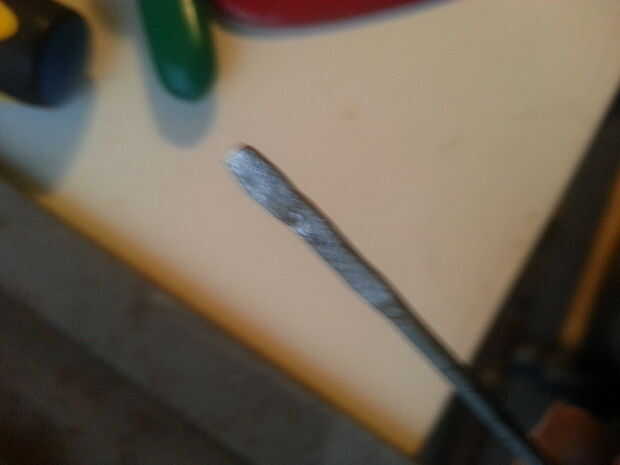

3. aplanar los extremos de los cables de la bandera con un martillo

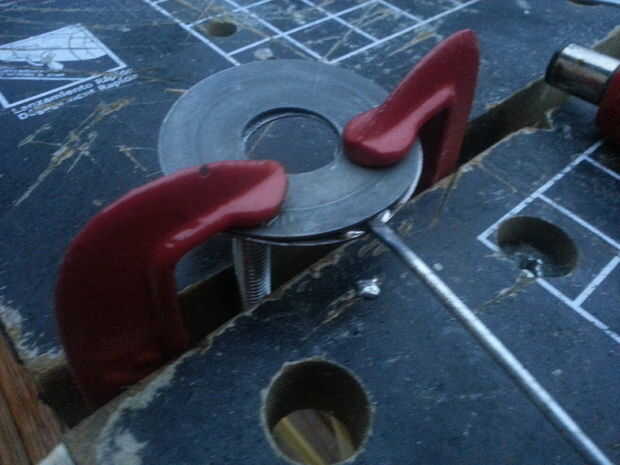

4. utilizar dos pinzas c asegurar a dos arandelas planas grandes contra los cables

Los cables de la soldadura * importante * cuando se derramará la soldadura siempre calor lo que se suelda a antes de calentar la soldadura sí mismo, o bien se!

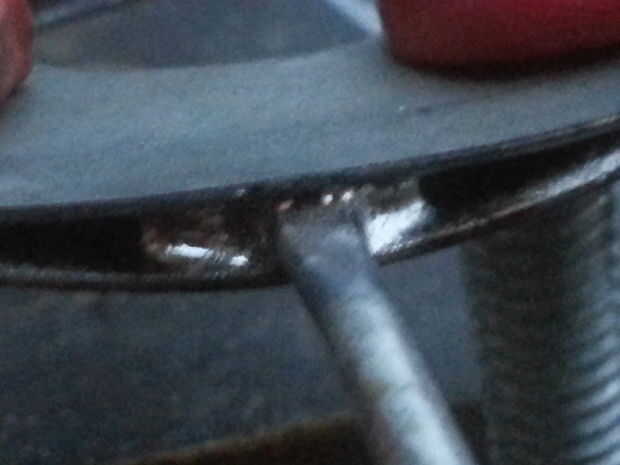

1. soldar un cable a la vez, calor la arandela con la antorcha durante 20 segundos antes de la alimentación de la soldadura entre ellos

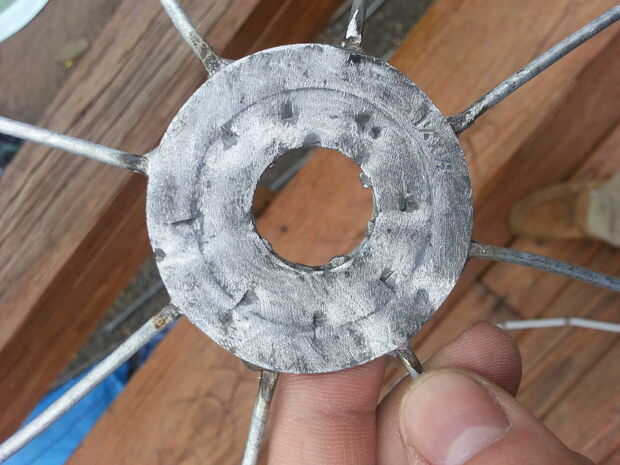

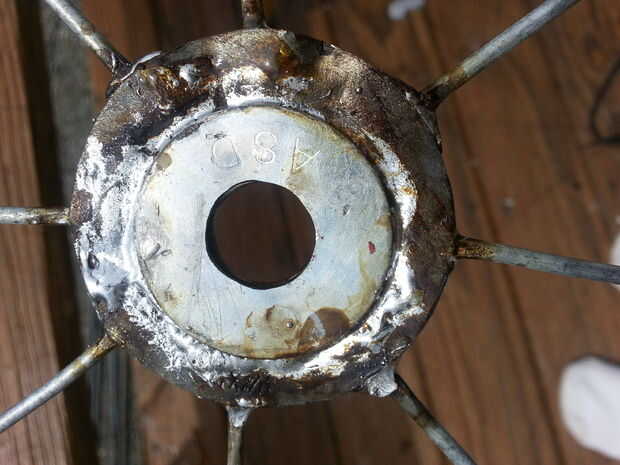

2. una vez que los ocho cables estén seguros de arena exterior de las arandelas con la herramienta dremel
3. tomar un par de alicates pesados y doblar la mitad de las arandelas hacia abajo así que todo es plana recta

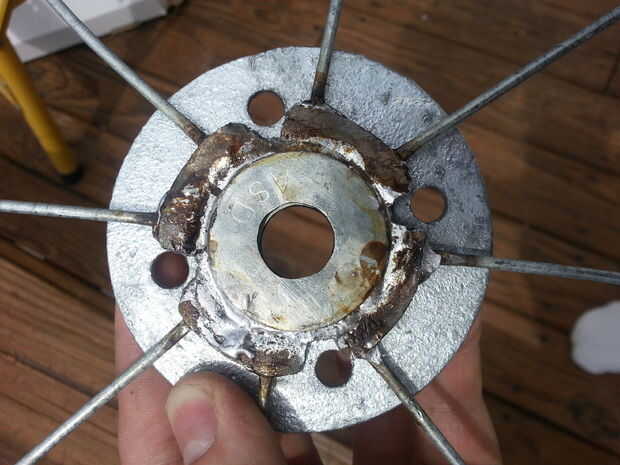

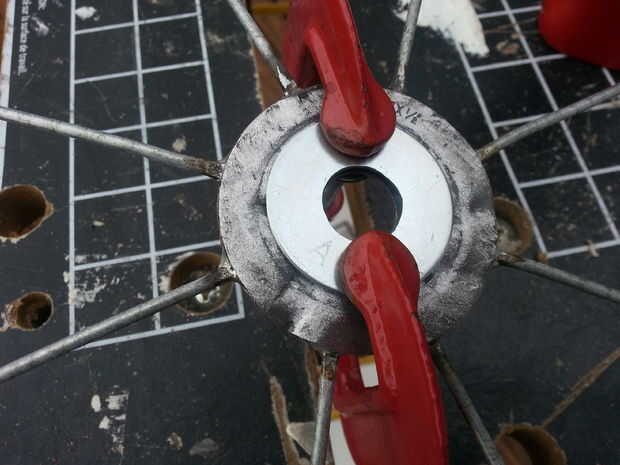

4. tomar dos arandelas más (el diámetro de la clavija so259) Sujete hacia abajo con las abrazaderas c alrededor de las arandelas de la soldadura pero tenga cuidado de no deshacer la soldadura del alambre de la bandera, (quizá deba volver a soldarlos ir y asegúrese de que todo permanece aún)

5. Ahora toma las bridas y coloque el montaje de la arandela de alambre en la marca media, donde los pernos de cumplir con la brida y cortan las muescas de las arandelas con la herramienta dremel para que los tornillos pueden mover todo el camino.

A continuación, una vez que todo se haya enfriado. Hacer una prueba de flexión en cada alambre. Asegúrese de que todo es seguro y uniforme.

Preparar el amplificador y Unificaciones

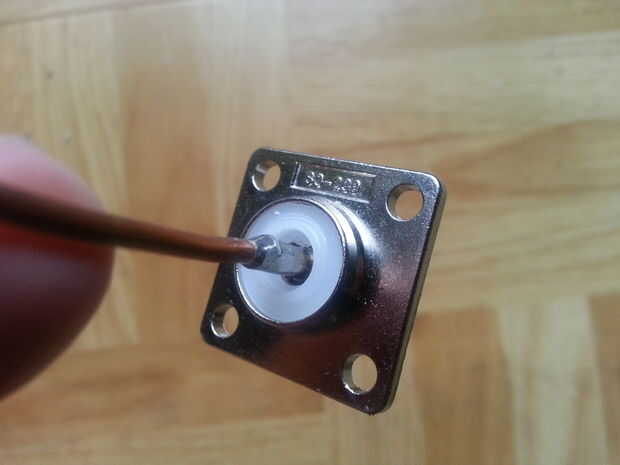

1. Tomar su enchufe para-259 y un alambre de cobre de 4 pulgadas al centro de la soldadura

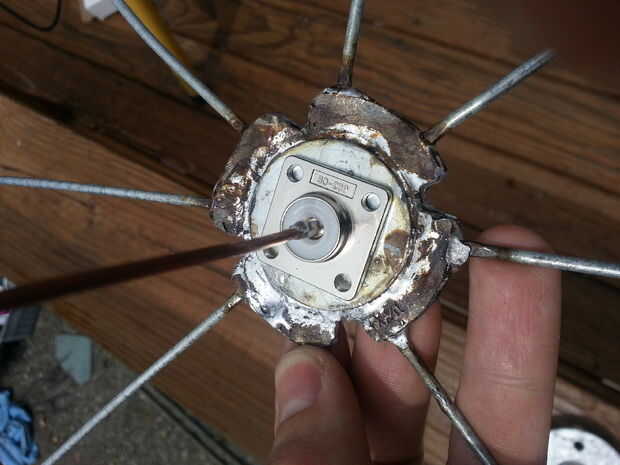

2. Coloque el enchufe dentro del conjunto de lavadora y asegurarla con el conector UHF Adaptador de conector F todo lo que va. (si no entra suficiente considerar aparte y alicate para prensar las arandelas juntas más pero no deformarlos!)

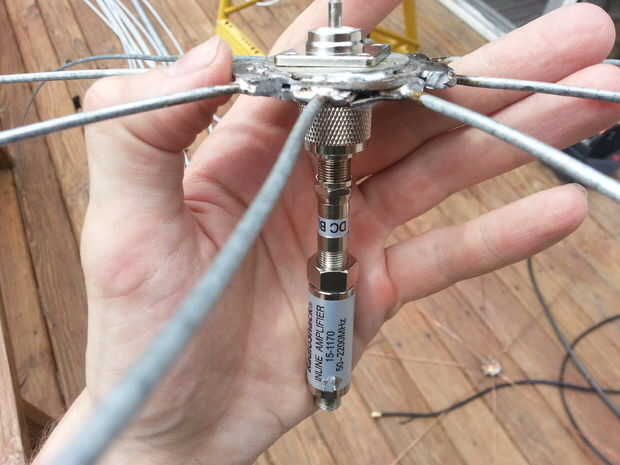

3. ahora atornille en el amplificador de línea para conector f (si no está usando un tornillo justo amp una longitud corta de cable coaxial)

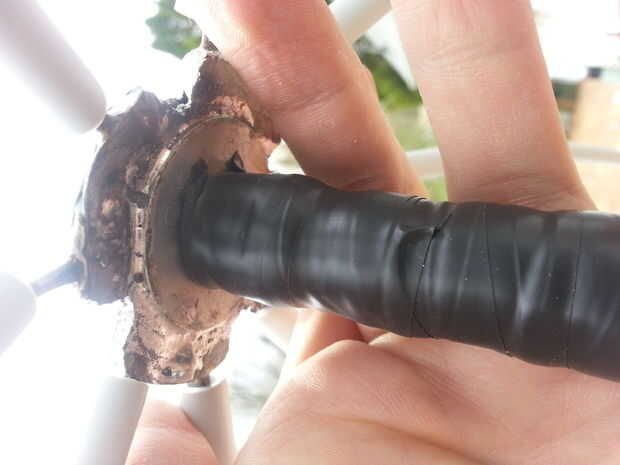

4. Envuelva cuidadosamente el tapón de montaje una vez con cinta selladora (necesita estirar firmemente o de lo contrario no cabe dentro de la brida!).
5. Deje un conector f en la parte inferior (cometí el error de pre-fijar el cable coaxial todo y es una perra total para desenredar y tratar de montar)

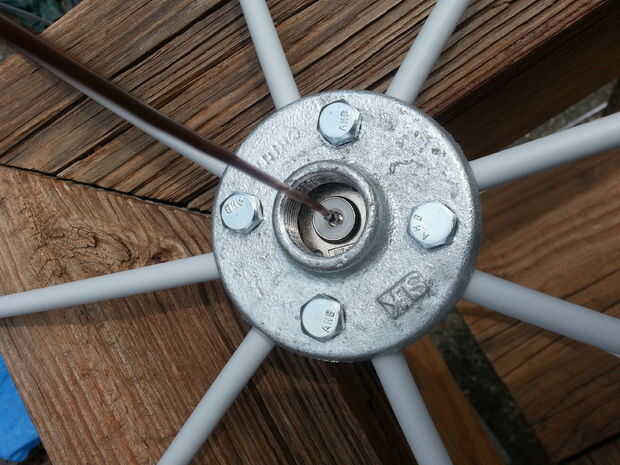

Montaje de brida

1. Deslice el preamplificador conectado la lavadora hacia abajo de la brida
2. Deslice el pvc tuberías flex, uno en cada extremo del cable hasta la lavadora
3. Doblar el alambre en los extremos para evitar que caiga hacia atrás
4. Garantizar las pestañas abajo con tornillos así que presione hacia abajo y fije las arandelas y los tubos de pvc
5. Mida y corte los extremos de los radiales del cono por el cálculo de la frecuencia
