Paso 5: disco
Preparar cables
Mida y corte los cables eléctricos para cada longitud del centro del disco de cobre
Pele los cables pelados y enderezar hacia fuera
Crear el disco

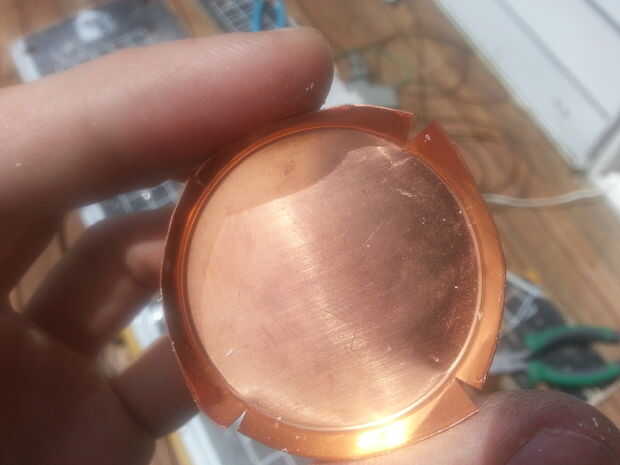

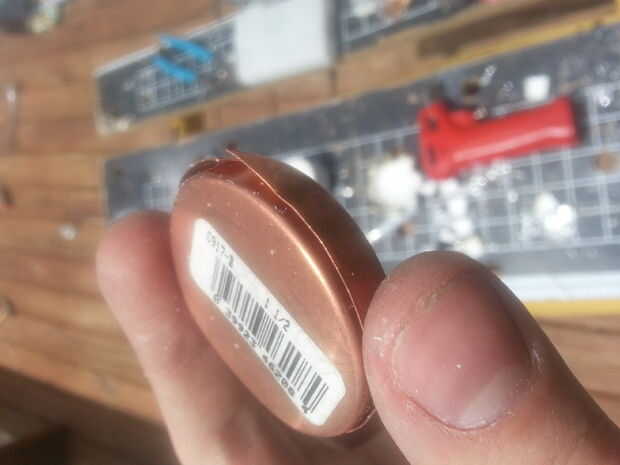

- corte cuatro muescas en tapas de cobre luego junte ambas
- Sujete cuidadosamente hacia abajo a la mesa sin deformar los bordes

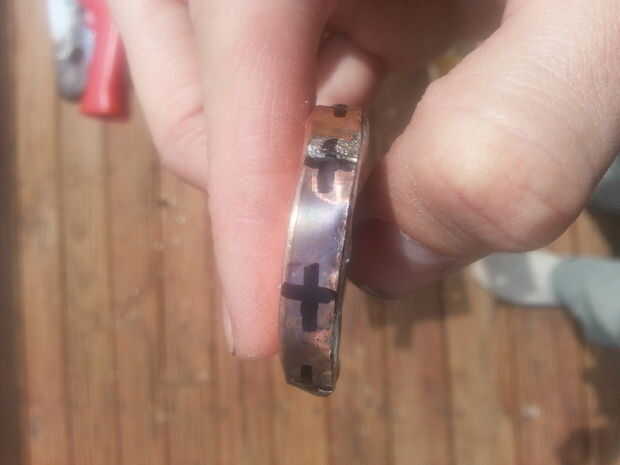

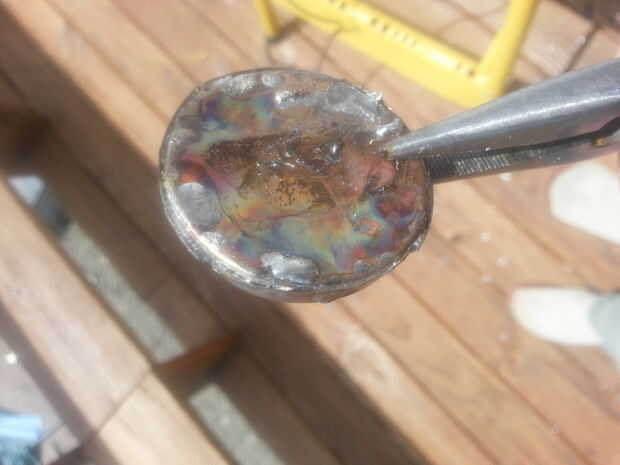

- la soldadura de ambos juntos alrededor de borde
- pulir el borde con poco de dremel lijadora

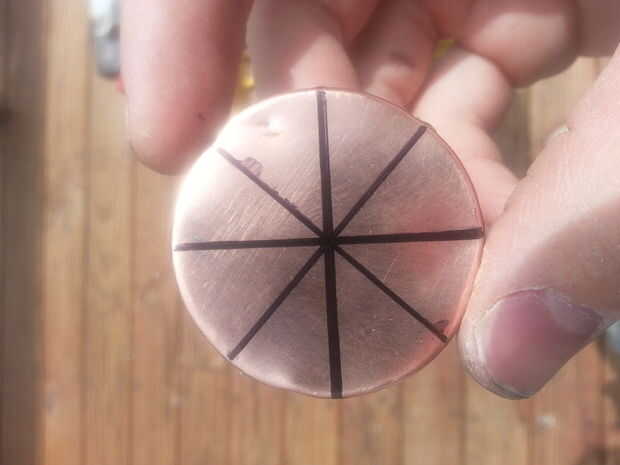

- sacar ocho líneas de centro, seguir las líneas en cada lado
- agujero de taladro en el centro del disco a través de ambos lados

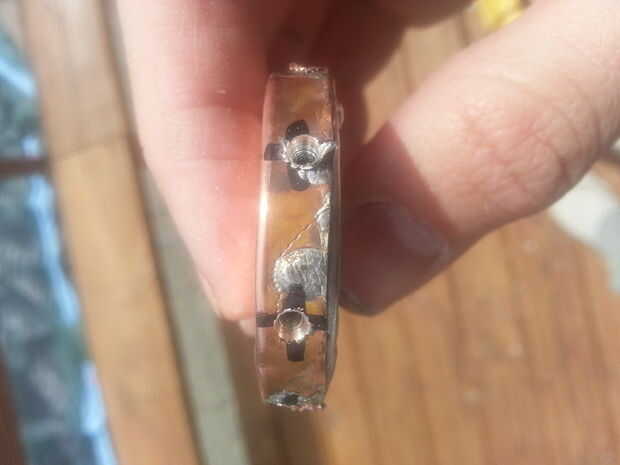

- perforar agujeros ocho todo marcado el centro muerto

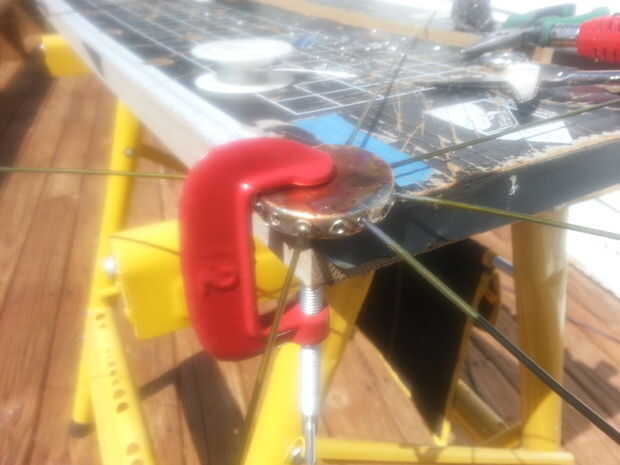

- la soldadura de los alambres en cada orificio de alimentación extremos al centro del disco
Cortar la tapa y la rosca

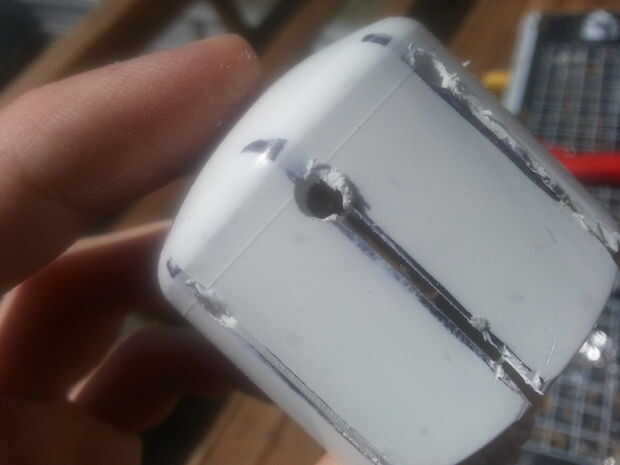

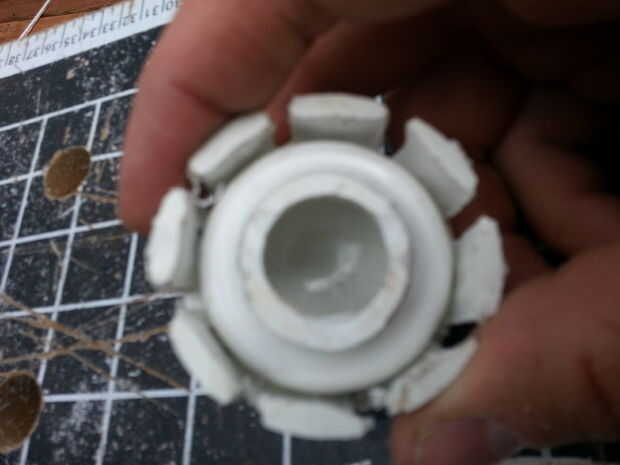

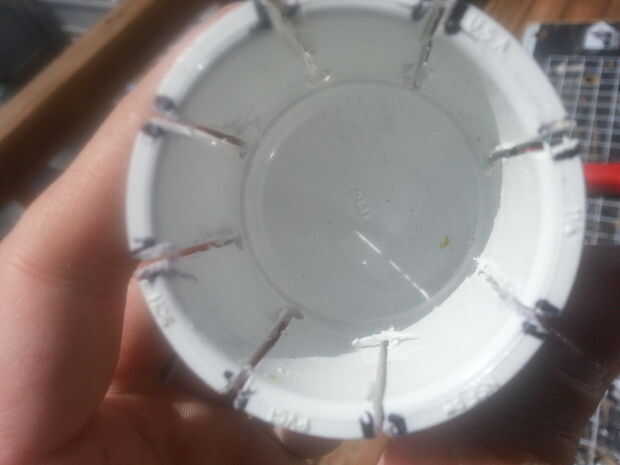

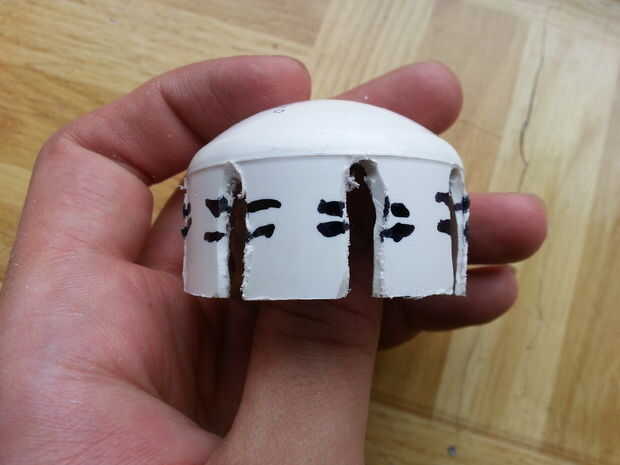

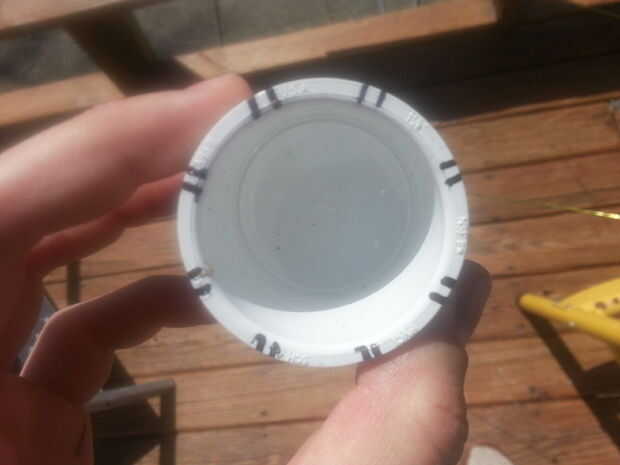

Dibujar líneas en la tapa del pvc que se alinearon para cada alambre entonces cortar las líneas con la herramienta dremel cada archivo lateral hasta que el disco de cobre encaja perfectamente en la parte superior de la tapa
* IMPORTANTE * dependiendo de qué frecuencia usted calcula que debe tener en cuenta la distancia exacta entre la brida y el disco superior!
- medir la distancia entre el disco de cobre y la brida

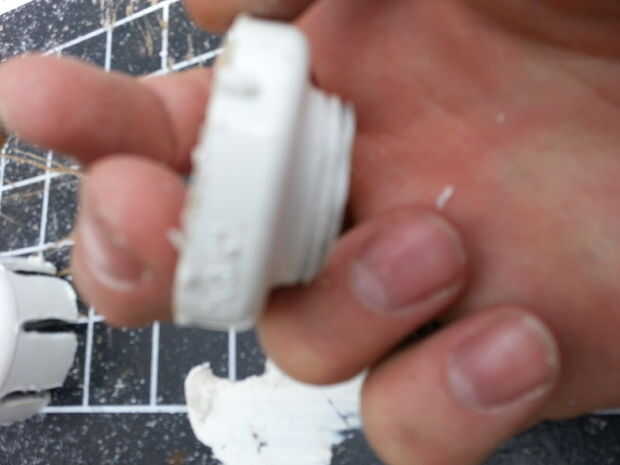

- cortar el manguito roscado de pvc para cubrir esta distancia
- lijar el extremo del buje para completar un ajuste apretado sin bordes afilados
- cortar la tapa lo suficiente como para cubrir el buje, pero no extiende abajo demasiado lejos más allá de lo

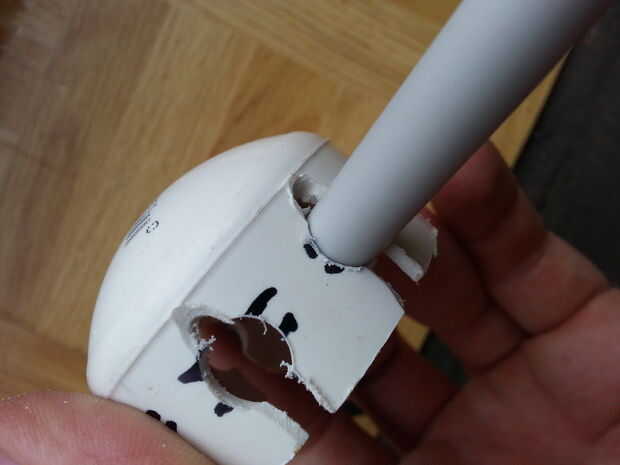

- Taladre los orificios en la tapa lo suficientemente amplia como para adaptarse a las tuberías de pvc
- cortar los tubos de pvc a la misma longitud que el cable antes de fijar
