Paso 6: Ensamble Final y conclusión
En este punto el cono inferior y el disco superior deben ser completadas
- Tornillo pvc roscado casquillo en la brida superior,

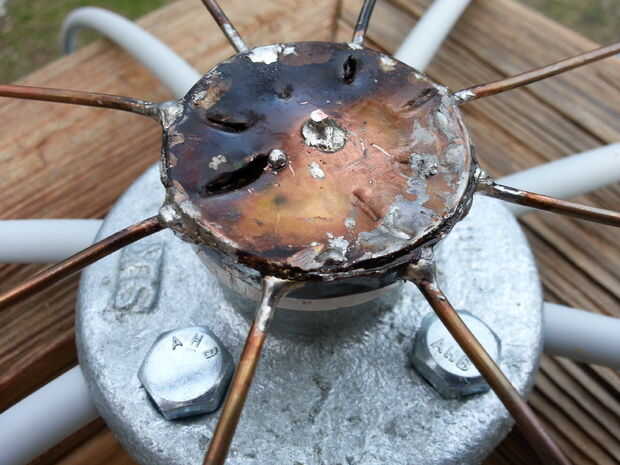

- Coloque el disco de cobre en el alambre de cobre superior
- Soldar y cortar ese cable
- Ajuste el casquillo y el buje

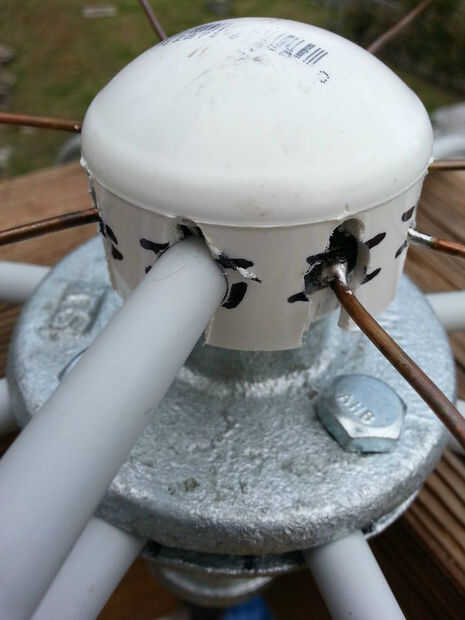

- Conecte las tuberías flex a la tapa
- epoxy el buje de la tapa y pipa de la flexión a
* una vez que todo está correcto, puede que desee llenar la brecha entre las bridas para las pruebas de tiempo
Montaje del mástil

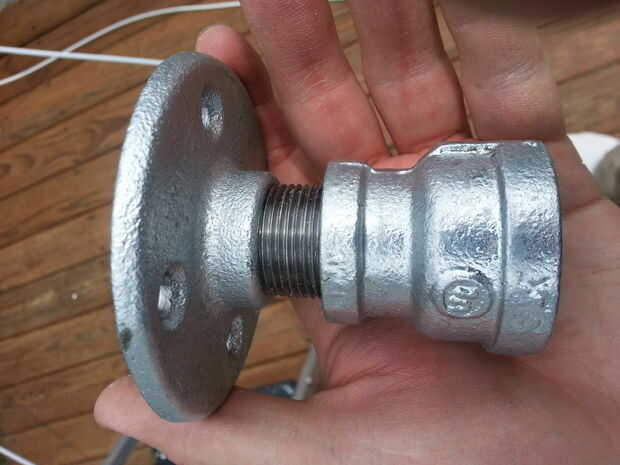

Dependiendo del grosor de su mástil necesita adaptar el diámetro de la brida inferior con un buje
- El resto del cable coaxial por el palo del mástil de la alimentación
- Atornille el cable hasta el conector de la parte inferior de la brida de la antena
- Gire la antena en el mástil
---------------------------------------------------------------------------------------------------------------------------------------------------
Yo uso dos de 15 pies de largo de tubo bien roscada 1 pulgada con un extremo conducido tres pies en el suelo con relleno de cemento. Luego con dos barras de la canalización vertical puedo ajustar la altura de la uno tubería contra el otro para subir y bajar la antena. Desde el mástil atraviesa la parte inferior de mi vaivén horizontal cubierta elevada se contabiliza. Si se trata de un mástil de pie necesita varillas de anclaje en el suelo y cable chico dependiendo de su situación busco Consejo.
-----------------------------------------------------------------------------------------------------------------------------------------------------
Puesta a tierra
Conexión a tierra es muy importante, un tema entero el otro en sí mismo. Depende de su situación individual, sin embargo voy a compartir lo que hice para el mio.

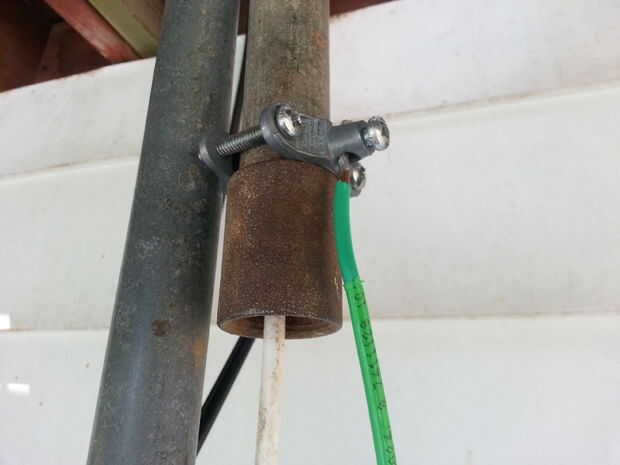

En la parte inferior de la tubería (donde el cable coaxial se alimenta de) tengo una abrazadera de puesta a tierra en el mástil con un 8 calibrador de alambre trenzado va a la barra de mi tierra. el cable coaxial sí mismo entonces se une a un apartarrayos con el cable de tierra de este va a la varilla con un cable de 10 calibre trenzado
Ambos cables y conectarlas a una pinza de vinculación entre sistemas con un alambre de aluminio calibre 30 pies 4 (siempre uso cu conectores au) alimentación a mi panel principal neutro y tierra. Esto es importante para estos dos cuando se utiliza una varilla independiente, su fuertemente aconsejada para montar la antena gigante al otro lado de su casa lejos de la línea de entrada por razones obvias.
Reflexiones finales
Mi diseño omite un soporte inferior para los radiales, probablemente voy a crear una revisión a esto que podría incluir otro conjunto de bridas y un apoyo transversal para sostenerlos para arriba como se ven terriblemente doblado ahora. El rendimiento no parece sufrir demasiado pero estoy planeando hacerlo menos.
Hasta ahora he sido capaz de recoger señales claras de 25mhz a 900 MHz. Mi mochila gorras hacia fuera a 1,7 ghz y creo que vi unas señales de teléfonos móviles allí pero nada notable.
Espero que fui bastante claro con mi instructable y esto ayuda a alguien. Esta es la primera vez que he terminado así que me dan algunos comentarios!
