Discoteca luces con Arduino (3 / 5 paso)

Paso 3: Cableado de las luces LED con Arduino

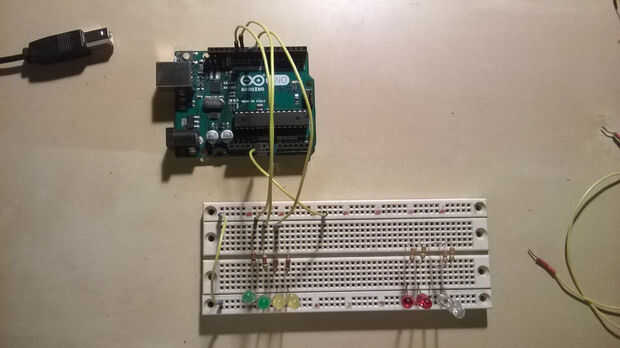

Ahora puede conectar los resistores con el Arduino usando los cables de puenteo.

Lo primero que siempre hago es conectar la tierra. He utilizado 2 puente para eso, conecté el primer extremo del puente a los ánodos de los LED y el otro extremo en el otro riel de la protoboard.

Entonces conecté el LED a Arduino. Las conexiones son las siguientes:

  • Pin 12 al primer LED de la izquierda
  • PIN 11 para el segundo LED
  • PIN 10 al tercer LED
  • ...
  • Y así sucesivamente para pin 5 el último LED.
