Paso 2: Realizar y montar el PCB

Fabricación de PCB de uno o más usando el Gerber adjunto y archivos del taladro. Un doble proceso de PTH se requiere, por lo que es probablemente mejor usar uno de los distintos fabricantes de PCB profesionales pequeño volumen; He encontrado PCB tren en el Reino Unido es bastante confiable.

Montar la Junta, teniendo mucho cuidado al soldar los componentes de montaje superficial. Encontré este que justo en el límite de mi destreza. Tenga en cuenta que hay dos tipos de transistor SOT-23 y dos tipos de resistencia 0805 en el tablero. Mira la capa de seda de inferior para ver los nombres de componente (R23, etc) y usar esto para coincidir con la lista de piezas en el paso 1.

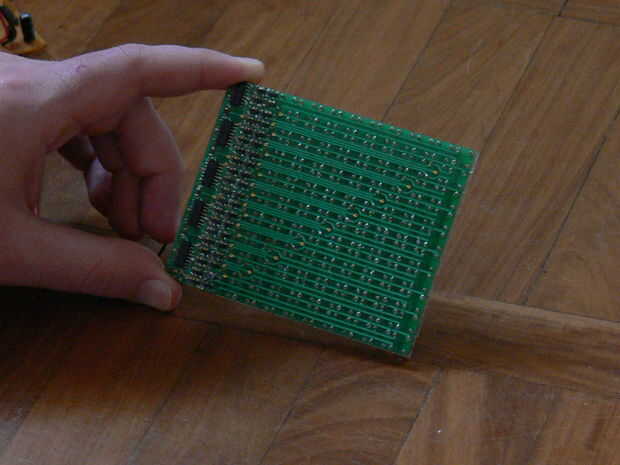

Una vez que termines tu circuitboard debería verse como esto.
