Discovery™ analógico USB osciloscopio + LabVIEW (1 / 4 paso)

Paso 1: materiales

Hardware

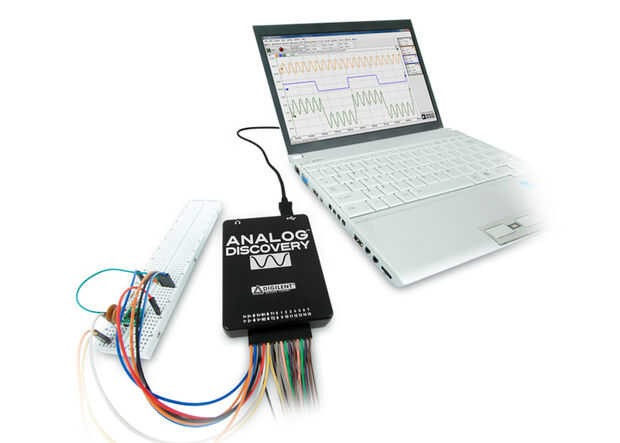

Descubrimiento análogo: enlace


Software (Ver siguiente paso enlaces)

Versión 2.6.2 de formas de onda o más adelante

LabVIEW (versiones 2013 y 2014 han sido probadas para trabajar hasta el momento)

LabView Run-Time motor 2103 (esta es una alternativa opcional para el editor de LabVIEW, ver paso siguiente para los detalles).

Nota: Instalar LabVIEW requiere que crear una cuenta de NI. La instalación de LabVIEW y cualquier teclas de software NI que utilizas serán atadas a esta cuenta.
