Discovery™ analógico WaveForms™ en Zybo

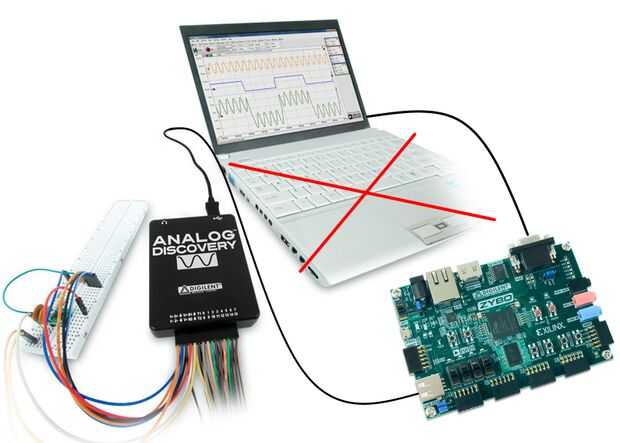

Este instructable proporciona instrucciones de cómo configurar la aplicación de formas de onda-3 en Zybo con Xillinux.

La aplicación de formas de onda es la interfaz para los productos de instrumentación: Analog Discovery y Explorer de electrónica. Estos incorporan osciloscopio, analizador lógico, forma de onda arbitraria y digitales generadores, fuentes de alimentación.

Neede d hardware:

  • Productos de Digilent:

    • Zybo (Xilinx ZYNQ) con tarjeta micro SD
    • Descubrimiento análogo o electrónica Explorer
  • Concentrador USB
    • Ratón y teclado
  • Monitor HDMI o VGA
Etiquetas: Electrónica, Analógico, Digilent, Zybo, Formas de onda, Linux, Explorer, Zynq, Descubrimiento
