Paso 5: Conectar cables a los relés

Ahora que la Game Boy Advance está abierta, debe ser capaz de ver que la parte delantera de la placa de circuito tiene regiones marcadas con los nombres de los botones diferentes. Estas regiones son justo debajo de donde los botones normalmente habría sido. Queremos conectar cada relé a uno de estas regiones con dos cables. En este paso vamos a ir sobre cómo conectar los cables a los relés y en el siguiente paso vamos a ver cómo estos cables deben ser conectados a las regiones en el circuito. Recomiendo usar cables que son flexibles y largos, como este resulta útil al tratar de conectar los cables a la placa de circuito GBA.

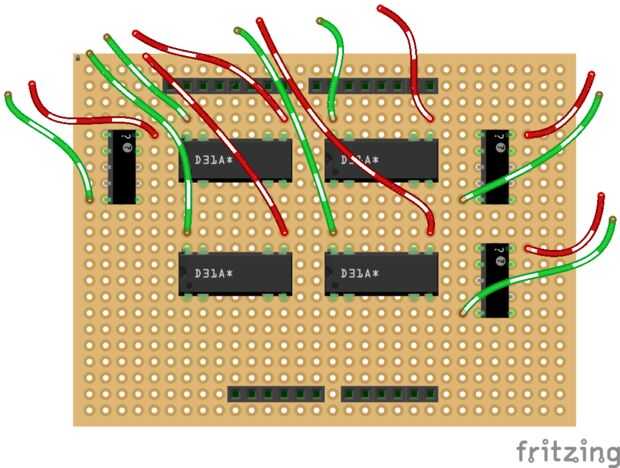

El diagrama de arriba muestra como tengo estos cables dispuestos para mi setup. Tenga en cuenta que he omitido los cables y el micrófono que pusimos anteriormente para mayor claridad. Los cables se colocan al lado de dos pins del relé que están eléctricamente conectados cuando el relé está activado, pero no están conectados eléctricamente cuando el relé está en su normal estado. Si estás usando relés con una configuración de pines diferentes a la mía, asegúrese de ajustar la colocación de alambre para que los cables tengan este comportamiento.
Una vez que has soldado los cables en el tablero, no te olvides también de la soldadura de cada extremo soldada a la patilla de relé que está justo al lado de él.
