Paso 1: Receptor de infrarrojos circuito
Queremos usar un receptor de infrarrojos que busca una cierta frecuencia y filtra el resto, como RadioShack catálogo #: 276-640. Este receptor de infrarrojos especial filtra cualquier frecuencia que no 38khz. Esto permite que el microcontrolador sólo preocuparse por el tiempo que la señal está activada o desactivada.
Podríamos utilizar un fototransistor, lo que puede sentir la presencia de luz IR, pero necesitamos un circuito que puede filtrar cualquier frecuencia que no buscamos.
Cuando un telecontrol infrarrojo transmite un código el LED infrarrojo es encender y apagar a un ritmo rápido. Por ejemplo, la frecuencia común es 38khz, que se traduce en el giro de LED de en un microsegundo 26 tiempo de ciclo.

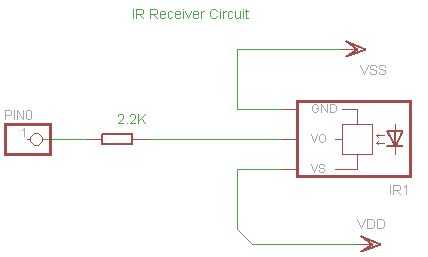

El siguiente circuito se conectará al pin 0 en el tablero de la hélice.
