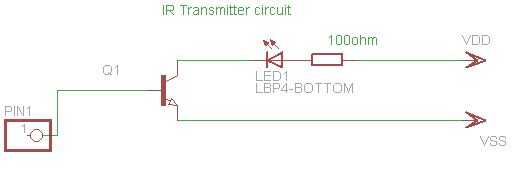

Paso 2: IR Transmisor circuito
El circuito de la imagen se adjuntará a P1. La resistencia puede cambiar dependiendo del IR LED que tienes. Verificar las especificaciones y asegurar que la resistencia es lo suficientemente grande como para su aplicación.
En este circuito puede quitar el transistor(Q1) del circuito. Estoy corriendo el LED en 5 voltios y el pasador de la hélice es de 3,3 voltios. Me gustaría crear un límite entre los dos voltajes diferentes incluso tho que usted podría utilizar una resistencia para proteger el pasador de la hélice.
