Paso 1: Lista de materiales
"La soldadura es clave"
------------------------------------------------------------------------------------

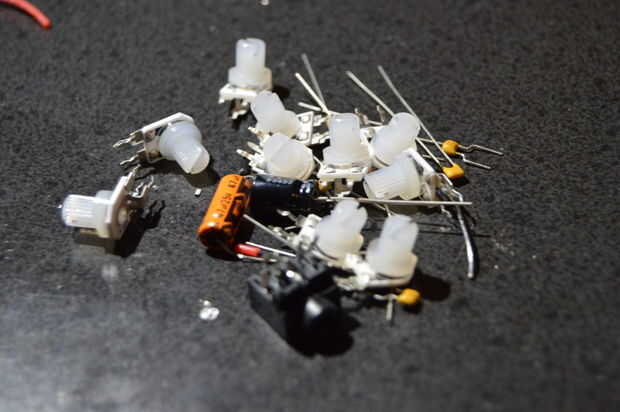

AHORA LOS MATERIALES QUE NECESITARÁ
Soldador (un dado)
Soldadura (también un determinado)
Alambre (bastante seguro de que se trata de un calibre determinado, todo fino alambre debería funcionar)
Protoboard o breadboard (que sea. Siempre uso protoboard porque es más permanente)
Auricular (se trata de su salida y la entrada, ya que funciona solamente con un auricular en)
1 x PT2399 (este es el chip de retardo)
1 x interruptor SPST
1 x LM386 (amplifica el audio retrasado desde el PT2399)
1 x 7805 regulador (todo en este foro utilice + 5 voltios)
1 x clip de batería de 9 voltios (se alimenta de una batería de 9 voltios)
2 x conectores de audio de 3.5mm (o puede soldar micrófono/altavoces directamente en su opción)
3 x 47 uF condensadores electrolíticos
2 x 20 potenciómetros de k
4 x 0,1 uF condensadores
1 x capacitor de 0.01 uF
2 x 470 pF condensadores
4 x 15 resistencias ohm de k (1/4 watt)
resistencias de la ohm de la 10 k x 2 (1/4 watt)
1 x 2,2 k ohm resistencia (1/4 watt)
condensador electrolítico de 220 uF x 2 (valor no crítico, cualquier cosa por encima de 100 uF debería funcionar)
resistencias de ohm 1 de k en x 2 (1/4 watt)
1 x LED (cualquier color que desee)
-----------------------------------------------------------------------------------------------
Mejoras en la sensibilidad y la claridad:
1 x KA358 o equivalente (si usa el equivalente que utiliza un amplificador op capaz de suministro solo!!!)
potenciómetro de 1 x 20 K adicional
resistencias de 2 x 1 k adicional
1 x 10 k más resistencia
Usted puede conseguir todas estas cosas de eBay, mouser, donde de origen sus componentes electrónicos. El PT2399 no es caro, alrededor de $1!
