Paso 10: Diseñar la caja de resonancia
Ahora que todos los números han sido determinados, es tiempo de hacer algunos trabajos de diseño. Nada de lujo, solo una caja rectangular.
Estoy utilizando una precisión de 1/100th porque puedo con una máquina CNC. Si estás usando una sierra de mesa o herramientas de mano, disparar para una precisión de sobre 5-6/100th o sobre 1/16 de pulgada. Si no tienes acceso a una máquina CNC o servicio, sería más fácil para ti seguir con intervalos de 1/8" para seleccionar cualquier medida linear particular. Para un cuadro, por ejemplo, deberás tomar dos decisiones sobre la longitud, anchura o altura. La tercera variable será una función del volumen de la caja está tratando de construir y probablemente no sea un intervalo de 1/8 de pulgada. ¿Es variación de 4-8% de la ir ideal a la materia? Probablemente no. Usted realmente no necesita una máquina CNC para hacer esto, pero hace algunos de los trabajos de diseño menos restringido.

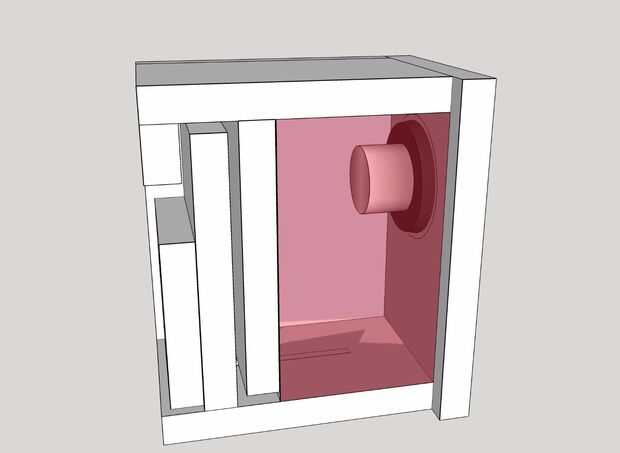

Diseño de caja resonante volumen primero, eligió una altura y anchura de la cara frontal en una relación agradable y calcula la longitud en función del volumen que necesitaba. Arbitrariamente, la parte delantera es 5 "x 8,09" con un agujero de 3.1" centrado 2,5" de la parte superior. Porque estoy usando. 75" MDF entonces mi dimensiones internas eficaces son 3,5" x 6,59"(realmente 3,42" x 6,51" ya colocaré. 04" acústico cubierta internamente por todos lados) es mi volumen total necesario 83,04" el resultado es la longitud de la caja interna 3,810". (He añadido el grueso de la acústica láminas x2 a la longitud así).
