Paso 15: Software de CAM
Como ya he mencionado, hizo el trabajo de CAD (diseño asistido por computadora) usando Sketchup. El siguiente paso es CAM (software de equipo asistido por fabricación). (Una sierra de calar y mesa de sierra voluntad trabajar, también.) Hay un montón de opciones de CAM para máquinas CNC. Hace años, he seleccionado V-Carve Pro, así que voy a hablar acerca de cómo utilizar V-Carve Pro. Si ha funcionado una máquina CNC como un aficionado o un hackerspace, algunos de lo que hago se ven familiares sin importar el software. Si no tienes ninguna habilidad CNC, entonces este es el tiempo para encontrar un mentor, ya sea YouTube o un amigo.
Si usted no tiene ningún interés en CNC, saltar hacia delanteras dos pasos...

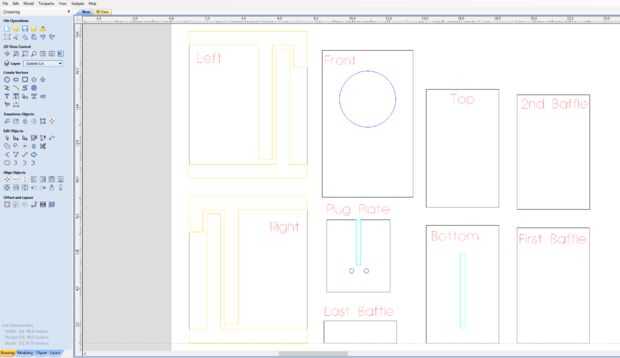

Importen mi archivo de Sketchup caja caja directamente V-Carve Pro. (También puede exportar los archivos DXF 2D de Sketchup e imprimir para las herramientas eléctricas). V-Carve Pro importa directamente los componentes de Sketchup y expone en forma de 2D. No todos los vectores vienen a través de, por lo tanto doble comprobar trabajo de V-Carve.
Selección de vectores particulares, mover líneas relacionadas a nuevas capas: una capa de bolsillo y dos capas de corte y color cifrado para asegurarse de que se veía bien. Como trabajé en cada capa, ocultar las otras capas evita alguna confusión.
Capas de ruta #1 & 2 - bolsillo
En software de la CAM, un bolsillo es un router mueve que se mueve hacia adelante y hacia atrás o en caminos concéntricos para formar un corte. Bolsillos por lo general no van todo el camino a través del material. Necesitaba dos tipos de bolsillos. El fondo necesita un bolsillo muy superficial para el alambre a la parte posterior. Hice un 1/4" recto corren 1/8" profundidad.

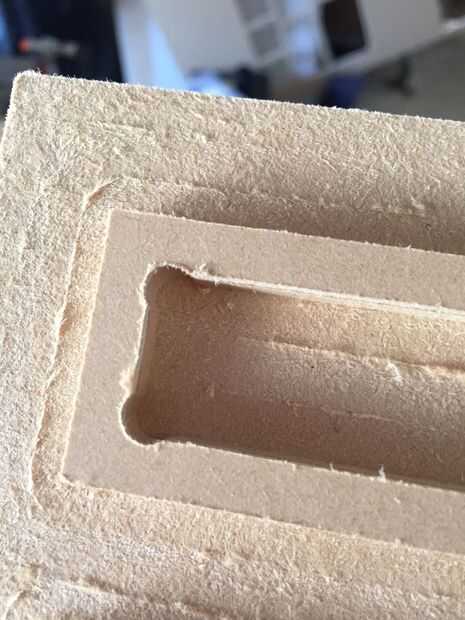

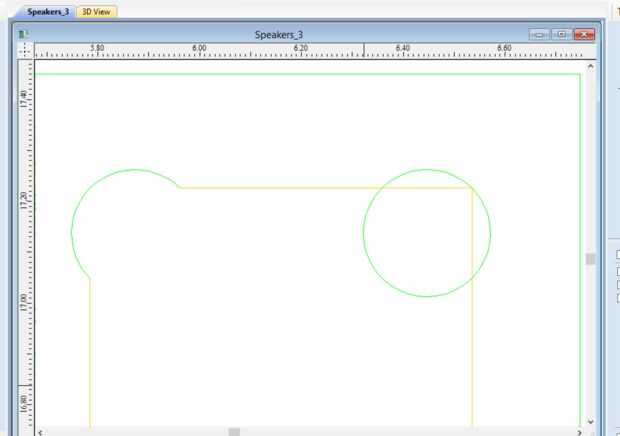

El segundo bolsillo formó las juntas de ranura para bafles de puerto, nuevo, frontal, superior e inferior. Esto se hizo a una profundidad de 1/4" con huesos de perro. Perro deshuesado se mueve la broca en la esquina del material para las esquinas interiores. Brocas son redondos y sólo pueden hacer esquinas exteriores. En resultado de esquinas cuadradas en un poco de material todavía en la esquina desde la punta es redonda. Mover los broca ligeramente hacia dentro 45 grados elimina ese material. Puede utilizar un cincel para romper el material a mano si no hueso de perro. Perdí la última vez que consiguió en una lucha con un cincel. Par de vendas y tiritas ayudó.
Ruta #3 - dentro de capa del corte de perfil
En VCarve, una ruta de perfil es un CNC mover que por lo general se corta completamente el material. Puede específica el número de pasadas que la broca se realiza sobre ese camino hasta llegar a la profundidad que desee. En este diseño que necesitaba dos tipos de cortes de perfil.
El agujero que acepta el altavoz en mi caso necesitaba ser 3,1 pulgadas. Especifiqué que se mueve la broca de fresadora. Si mueve la broca de fresadora directamente en la línea que has dibujado para el orificio, la broca corta a distancia de radio en la madera más grande que la línea. Así que tienes que decirle a la máquina CNC para que la broca dentro del círculo que has dibujado para crear un agujero de 3.1".
Ruta #4 - fuera de perfil corte capa
El último corte es cortar todas las partes para su proyecto. No tiene ningún sentido para no hacer esta ruta pasada. Si cortar todas las partes primero y luego de bolsillo y hacer dentro de los cortes, no tienen el soporte material para evitar que la broca de corte al hilo la parte de la hoja de MDF y destruir la pieza. La ruta final es potencialmente la más frustrante porque todo el tiempo trabaja a máquina los bolsillos hermosa es en vano si no obtiene la última ruta derecha.
En este caso, opté por hacer varias pasadas para no ejercer demasiada fuerza lateral en el material. También he añadido las lengüetas a la pieza para mantenerla en su lugar. Las fichas se dividen entonces por un cincel para quitar el pedazo de la madera. Las pestañas impiden que cada pieza volando hacia la broca como se mueve la broca.
Cada paso requiere varios ajustes determinar la velocidad de la rotación de brocas de router y qué tan rápido se mueve en la dirección X, Y y Z. Esto es altamente dependiente de las capacidades de la CNC, potencia router y tipo de broca. Esto es donde la experiencia o un mentor puede ser útil.
Después de terminar todas las rutas, entonces fueron cargados en la máquina de CNC.
¿Ver? Una sierra de mesa hubiera sido más fácil!
