Paso 7: Conductor desplazamiento

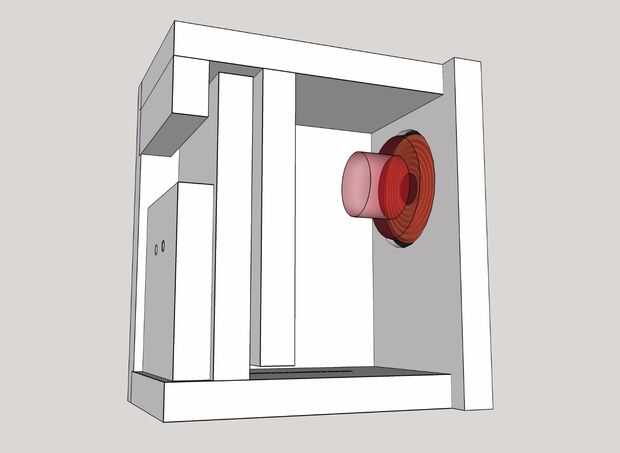

El controlador ocupa espacio dentro de la cámara resonante. Coloque el controlador en el orificio y una parte de ella ocupa el aire que quiere vibrar.
Por lo que un cálculo más para hacer. La hoja de especificaciones listas estas medidas en el sistema métrico, por lo es cómo ingresó. Mantener un ojo en esas unidades.

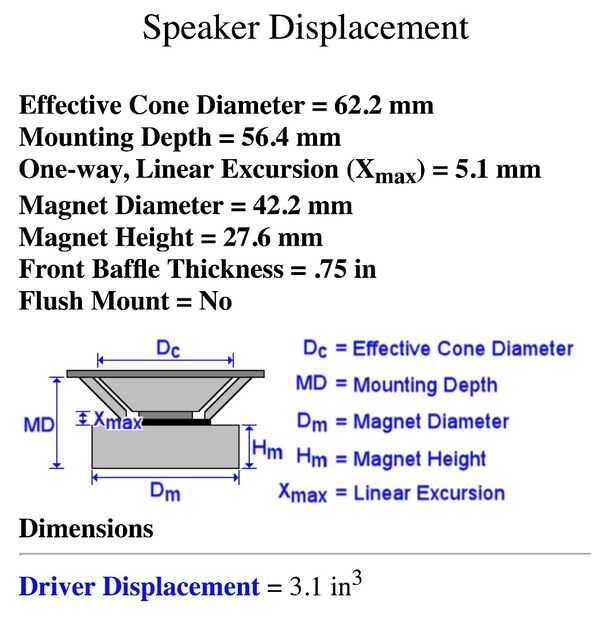

De la hoja de especificaciones, esta calculadora le pide el diámetro eficaz del cono (D = 62,2 mm), profundidad de montaje (56.4 mm), unidireccional, excursión Linear (Xmax = 5,1 mm) diámetro del imán (42,2 mm), altura de imán (27,6 mm) y grueso bafle frontal (. 75") MDF. Elegí no ras de montaje. Esto dio lugar a un estimado de 3,1 pulgadas cúbicas para el desplazamiento del conductor.
Las cuentas de resultado de la calculadora para el volumen del agujero cortan el MDF, así que puedo pasar por alto el agujero para los cálculos de volumen. Agregar el desplazamiento del conductor en el volumen original de la caja resonante totalizaron 83,04 pulgadas cúbicas.

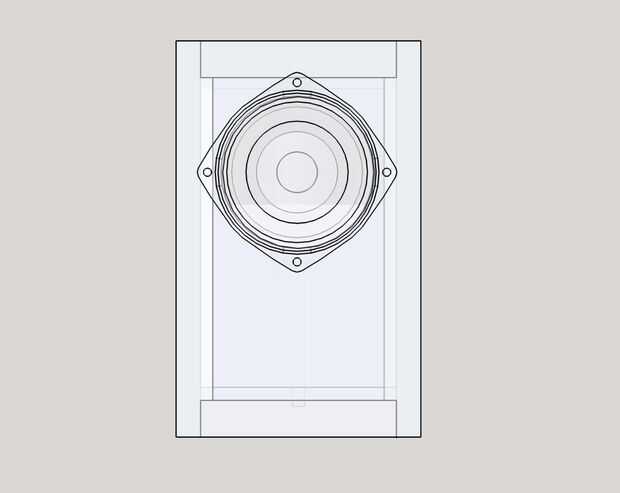

Utilizando pinzas, midió el diámetro de conductor 3,1 pulgadas que será el tamaño del agujero por la parte delantera.
Creo que tenemos todos los números.
