Paso 6: Conecte todo juntos
Este es el paso más peligroso. Tenga cuidado de no accidentalmente tierra cosas al chasis o dejar caer una llave a través de los terminales de la batería!

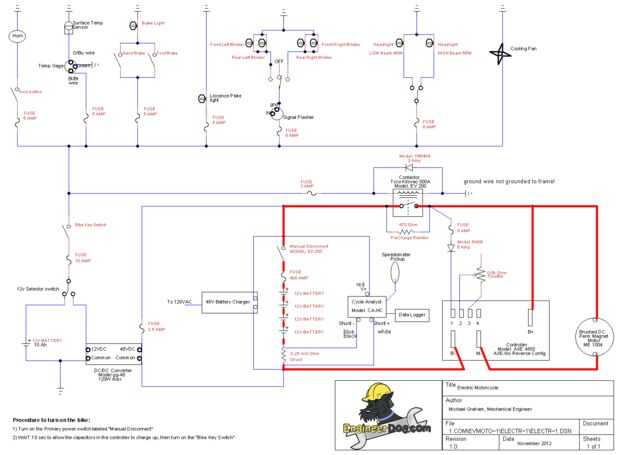

Hice el diagrama esquemático que se muestra en TinyCAD antes de comenzar el cableado para que no se confunda. Para todos los nodos de baja tensión usé las tuercas porque era barato, pero que resultó para ser muy desordenado y poco profesional. Recomiendo usar algún tipo de bloques de terminales montados dentro de una caja de proyecto.

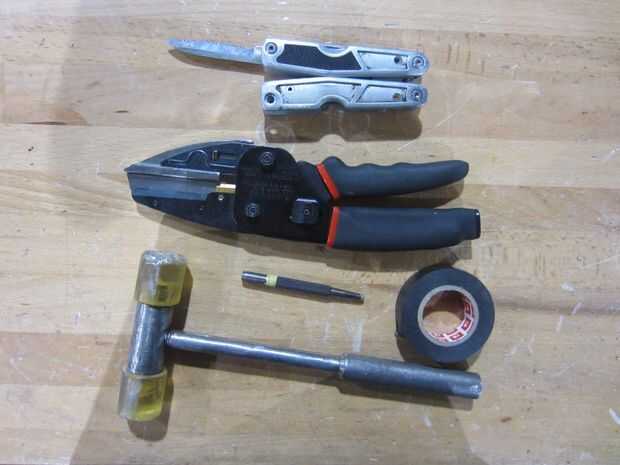

El dimensionamiento de los cables de alta tensión es importante. Mayor vas menos resistencia la que tendrás, pero alambre de cobre grueso puede obtener muy caro.

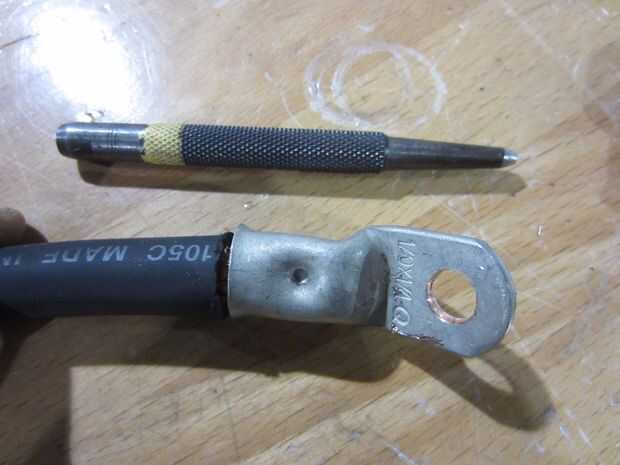

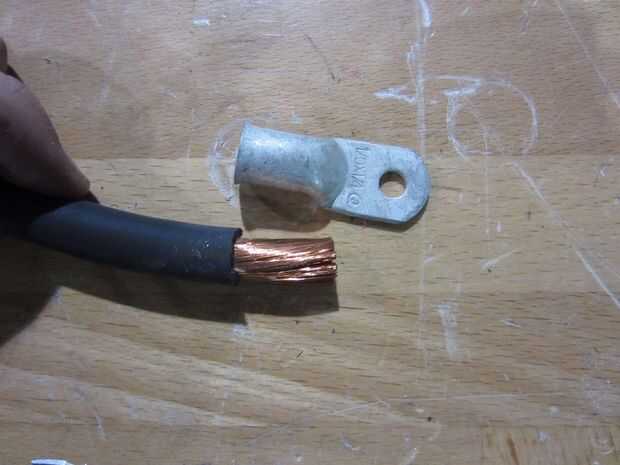

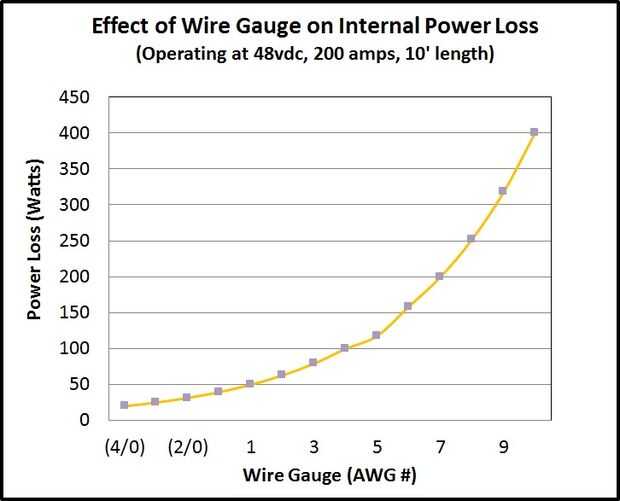

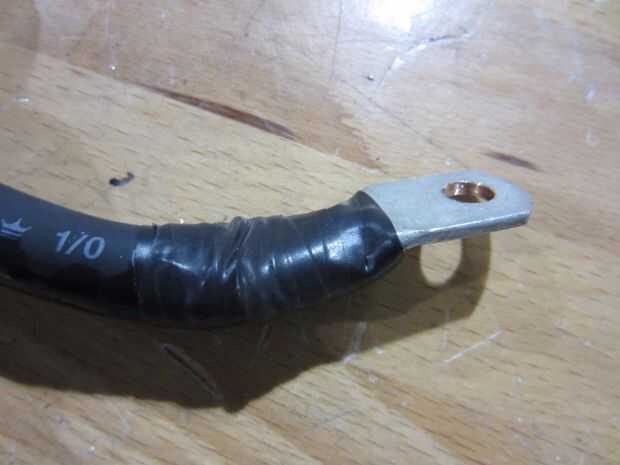

Busco el procedimiento operativo estándar con seguridad dimensionamiento de cables eléctricos por todas partes parece ser 'pick un realmente grande'. Por lo que parte del documento excel principal tiene una calculadora de tamaño de cable que usé para hacer el gráfico detallando la potencia pérdida vs calibre anterior. Terminé usando 10' de tamaño del alambre de soldadura (1/0) de evdrives.com

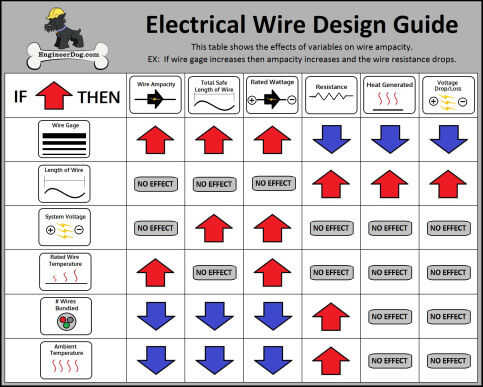

Al pensar en calibre, cosas como la corriente y la longitud son importación a tener en cuenta aquí, pero curiosamente voltaje no tiene ningún efecto directo sobre la capacidad de conducción de cable eléctrico! Ampacidad de cables es una función del diámetro del alambre y longitud. Caída de tensión es sólo función de la longitud del cable!
Mientras que el voltaje no tiene efecto sobre la capacidad de corriente de cable eléctrico, siendo importante considerar aquí. Elegir un sistema de tensión más alto (digamos 72v en vez de 48v) le permite transferir más potencia (energía) a través de un alambre dado (vatios = voltios * amperios). Esto le permite funcionar con corriente baja que reduciría la pérdida de energía en el cable. Por esta razón encontrará sorprendentemente pequeño calibre alambres dentro de los grandes motores eléctricos industriales AC; porque motores de alta tensión dibujan una corriente relativamente pequeña.
En el sistema de baja tensión (12v) tiene mayores limitaciones en cuánto que los cables pueden funcionar. La resistencia de una determinada longitud de cable es constante, así que el voltaje caiga a través de que cable del mismo será constante para cualquier voltaje. La resultante de la caída de voltaje de porcentaje es significativo para los sistemas de baja tensión. Si no eres cuidadoso y un cable de baja tensión demasiado puede dar usted mismo un marrón. Usted puede leer más acerca de este tema y buscar más en profundidad aquí calculadora de tamaño de alambre: Eléctrico alambre tamaño calculadora gratuita de EngineerDog.

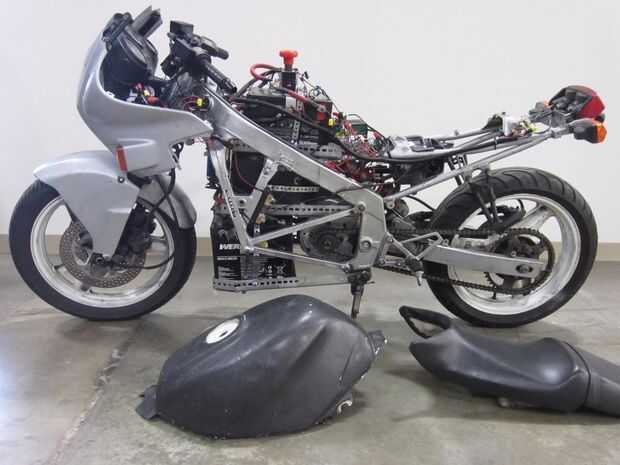

Este paso es completa cuando su bicicleta se parece a un montón de espaguetis y todo funciona.
