Diseñar un componente 123D de Circuits.io de cero (3 / 6 paso)

Paso 3: la huella

a continuación vamos a crear una huella. Esta huella es cómo el componente se verá como en la placa de circuito impreso real. Consta de áreas de metal dibujadas en la lectura y una llamada la pantalla de seda que es tinta blanca colocada en el tablero usado para denotar donde deben colocarse los diferentes componentes.

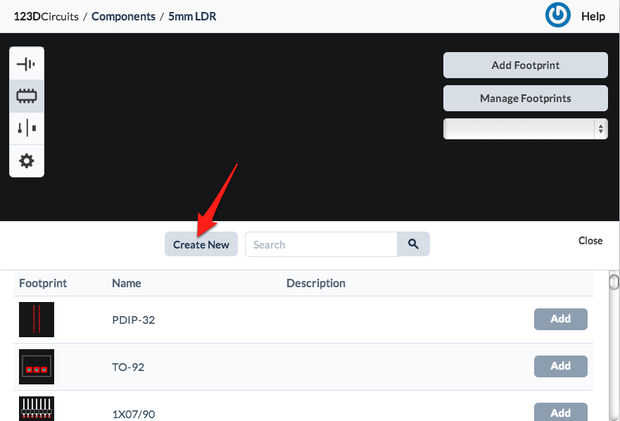

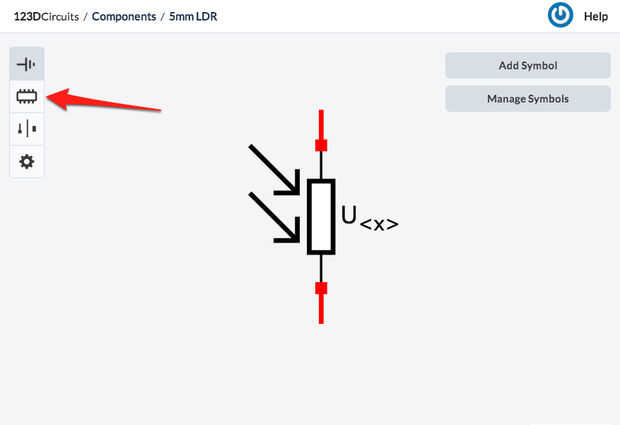

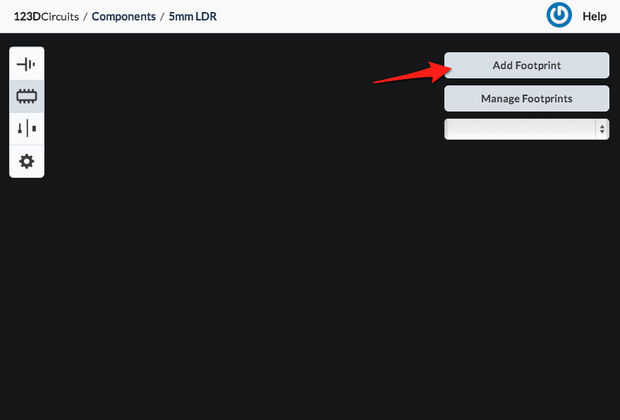

Abrir la vista de la huella y haz click en "Añadir la huella". Aquí otra vez usted puede seleccionar uno de una gran colección de huellas estándar de la industria (que se puede editar y la horquilla) o crear uno nuevo. Vamos a crear una nueva para este instructable: haga clic en "Crear nuevo"

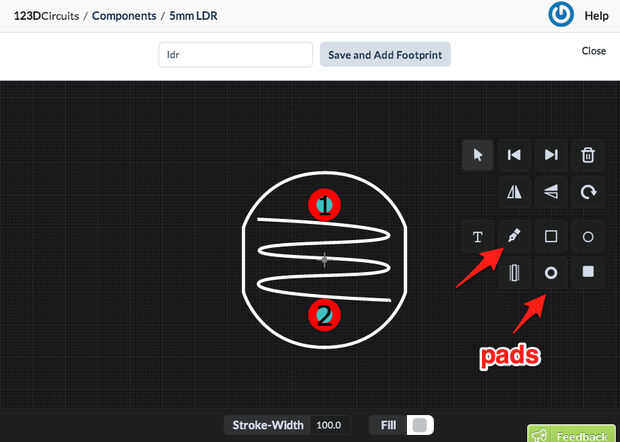

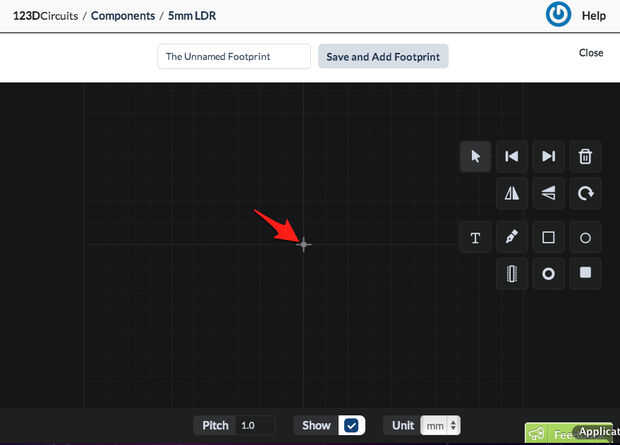

Haga clic en la Cruz en el medio para cambiar el tono de la rejilla de snap. Agregar cojines y serigrafía utilizando las diferentes herramientas. Apoyamos pads SMD y a través de filtros de agujero.

Cuando termines, Dale un nombre y haga clic en "Guardar y agregar huella"
