Paso 3: Diseño de la cámara del agujero de alfiler, parte II
Una vez que tenga un pequeño agujero creado, puede determinar la distancia de que la película debe colocarse en obtener una imagen clara. La fórmula es:
longitud focal = (diámetro de agujero de alfiler / 0.03679) ^ 2, las unidades están en milímetros.
Ejemplo:
longitud focal = (0.3 mm / 0.03679) ^ 2
longitud focal = (8.17438) ^ 2
longitud focal = 66,49 mm
Por lo tanto, con un orificio de 0,3 mm la película debe colocarse 66,49 mm distancia del agujero de alfiler. Doblé a 65mm para mi cámara e imprecisiones están destinadas a suceder, pero como estás dentro de unos pocos milímetros entonces los resultados serán buenos.
Determinar el equivalente de diafragma (apertura):
El valor de f es una relación entre el diámetro del agujero de alfiler y la distancia a la película. La fórmula es:
f = distancia focal / diámetro de agujero de alfiler
Ejemplo:
f = distancia focal / diámetro de agujero de alfiler
f = 66,49 mm a 0,3 mm
f = 221
Este valor se utilizará más tarde para determinar los tiempos de exposición basados en mediciones de un medidor de luz o de otra cámara.
Determinar el ángulo de visión:

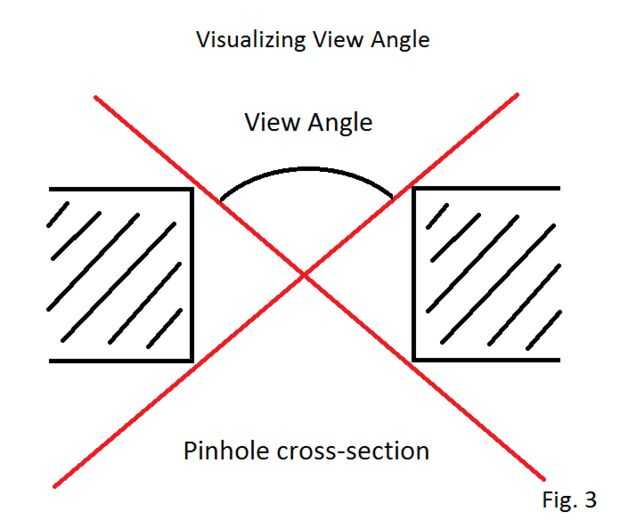

Figura 3 muestra la luz de ángulos máximos puede viajar y recibir a través del agujero de alfiler

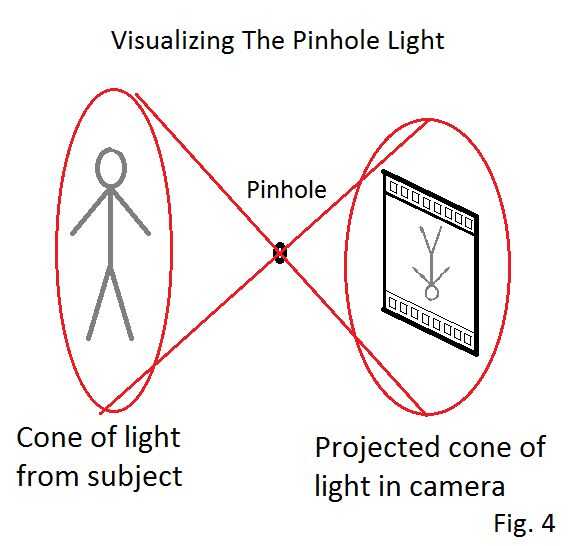

Figura 4 muestra el "cono de luz" pasando por el agujero de alfiler

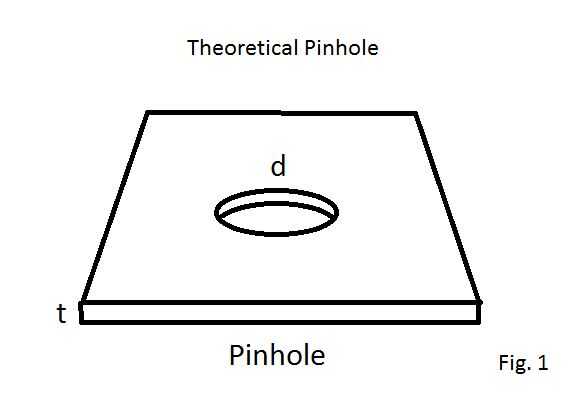

Puesto que el agujero es redondo, la luz que pasa a través de él en forma de cono-en el interior de la cámara. Este cono debe ser suficientemente ancha como para cubrir toda la película en la correcta distancia focal. El factor que afecta el ángulo del cono es que el espesor del material del agujero de alfiler se hace de.

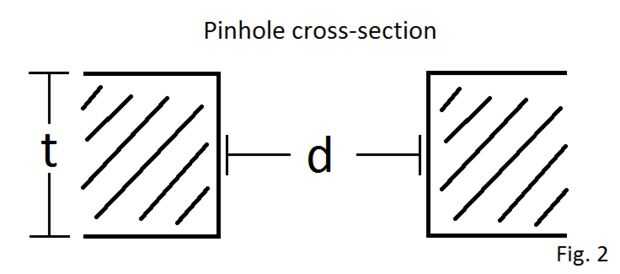

Si el material es demasiado espeso, se convierte en menos de un "agujero" y más como un "túnel", dando por resultado la cámara produciendo una imagen como mirando a través de un tubo. Ningún bien. El material debe ser lo más delgadas posible. Algunos buenos materiales son aluminio puede lados, shim stock o galgas.

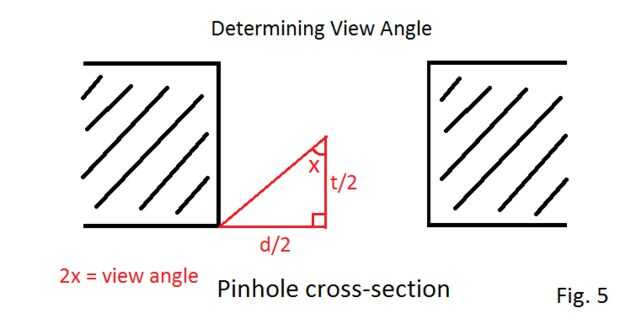

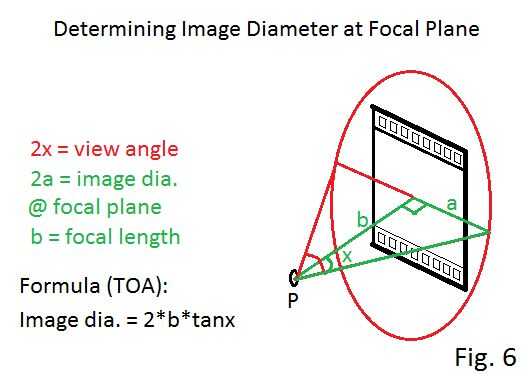

Trigonometría se puede utilizar para calcular el ángulo de visión que ofrece de un espesor de diámetro y el material especial del agujero de alfiler. Figura 5 muestra el triángulo utilizado para resolver para x. 2 x es el ángulo, en grados, que la cámara es capaz de ver. Con este ángulo y la distancia focal, entonces usted puede calcular el diámetro de la imagen que usted puede tomar. Figura 6 muestra el triángulo utilizado para encontrar el diámetro del "cono de luz" en la correcta distancia focal.
Si este diámetro no cubre tu película, hay unos trucos que se pueden utilizar. Esto se cubre en paso 5.
