Paso 5: Diseño de la cámara del agujero de alfiler, parte III
Es el final de las matemáticas difíciles . Su casi hora de volver al mundo real.

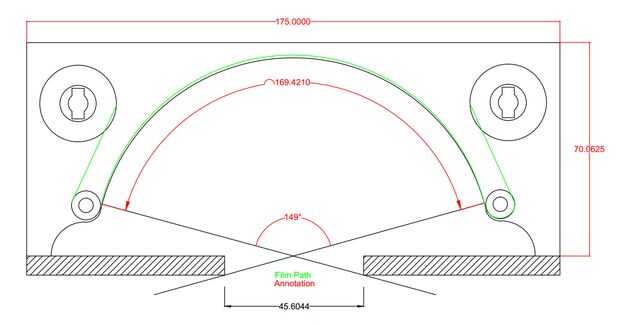

Planos de curvas de película:
Como llego a la cámara que construí, se dará cuenta de que la película se basa en un trozo curvo de madera para que se forma una curva, y tal vez se pregunte ¿por qué es que?
La razón que construí una cámara plano curvado es porque el poro compré produce una imagen de 150 grados. Esto es enorme, y como resultado, si la película en el centro estaba en la distancia focal requerida 65mm, los lados sería de decenas de milímetros. La imagen sería sólo en foco para el centro de la imagen, y esto es inaceptable.
Utilizando un plano de curvas de película mantiene la distancia entre el agujero y la película a través de la entera 150 grados ángulo de visión. La imagen sale en foco perfecto! Esto se puede hacer para cualquier tamaño de imagen, pero es una técnica especialmente útil para cámaras de medio formato panorámico. La imagen de 6x17cm realmente no se puede hacer por cualquier otro medio.
De 35mm con tamaño de estructura normal o formato medio 6x6cm, la curva no es necesaria. Habrá un mínimo beneficio por lo que no es necesario.
El cuadro:
Obviamente, este agujero de alfiler y película necesitan ir en una caja. Usted puede hacer su propia caja de cero fuera de cualquier tipo de material resistente a la luz, o usted puede construir la cámara fuera un cuadro preexistente. Haga su selección basada en su relación de aspecto de imagen y opción de película.
El cuadro trata de tener el control de la luz. Cuando la película está en la cámara, la única luz siempre queremos entrar es a través del agujero de alfiler y en la película. En ninguna parte, de lo contrario acabaremos con las rayas de puntos sobreexpuestas en la película. La caja de sellado no es difícil. Cinta eléctrica se puede utilizar para grietas y bordes, y fieltro o espuma puede pegarse en para sellar la abertura desprendible. Trata de escoger una caja que es relativamente opaco para empezar para hacer este trabajo más fácil.
Vas a tener que averiguar una forma de mantener la película en su lugar como transfiere de una bobina a otra, o desde el bote para el carrete de toma. La forma más sencilla de hacerlo es tener una pieza de material plano en paralelo con el agujero de alfiler, exactamente la longitud focal. Esto servirá como una especie de placa de presión para la película, para mantenerlo plano. Luego montar las bobinas en ambos lados de esta pieza, por lo que cuando la película se ejecuta frente a la unos a otros, se llevará a cabo completamente a través de esta placa. Otros métodos existen ver que lo que usted puede venir para arriba con.
Archivos adjuntos:

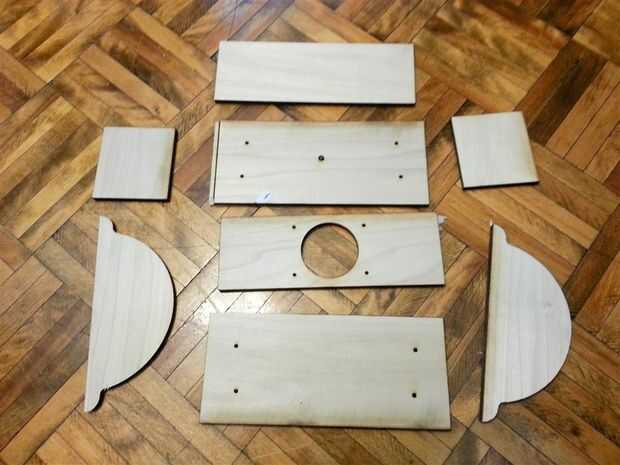

Si desea hacer uso de mi diseño como punto de partida que son PDFs y un DWG adjunto que nos permitirá reproducir guías de corte de 1:1 o laser-cortaron tus propias piezas. Sólo tenga en cuenta, la mayoría de los agujeros y las marcas no está incluida.
