Diseñar y hacer una tabla en un día: diseño (1 / 8 paso)

¿Paso 1: Cómo defenderá?

a nadie nuevo en CAD, un buen principio es siempre diseñar sus piezas en la orientación que sería en el mundo real.  Podríamos comenzar nuestra tabla de dibujo en el plano de tierra (la red ya podemos ver), pero esto resultaría en una tabla flotando a su lado, que puede causar problemas en el futuro y es generalmente justo pobre forma.  Para que alguien utiliza para programas profesionales de CAD, como SolidWorks, Inventor, Pro/E, la forma de hacer esta orientación en el diseño de 123D es diferente (por ejemplo, hay no hay planos de referencia), pero sólo tienes que seguir a lo largo de y usted conseguirá rápidamente la caída de cómo hacerlo.

[Para la gente nueva de CAD: hay muchas formas de crear objetos.  Tal vez los más fundamentales es crear qué conocido como bocetos (2D formas cerradas) y luego hacer las operaciones en ellos (por ejemplo, tirar o "saca" lo hacia afuera en la 3ª dimensión, "girarlo" alrededor de un eje para crear un objeto axialmente simétrico como un donut o un árbol, "barrer" a lo largo de una ruta predefinida, etc..).  En este Instructable te voy a mostrar cómo hacer un esquema relativamente complejo y girar para hacer el diseño que ves en la intro.]

[Para gente con anterior CAD experiencia: igual un heads up, 123D diseño no es un modelador de basada en la historia, que puede ser bastante diferente.  Super bien definido y limitados bocetos son más difíciles de hacer, pero jugando alrededor de usted puede bastante rápidamente averiguar otras maneras para hacer lo que estás acostumbrado a hacer en nivel profesional CAD.  Por ejemplo, una vez que añades un filete de las dimensiones va a desaparecer, pero más tarde puede utilizar el comando "Press/Pull" para cambiar el radio a lo que usted necesita.]

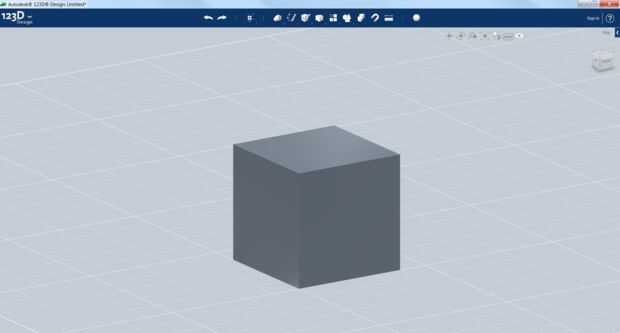

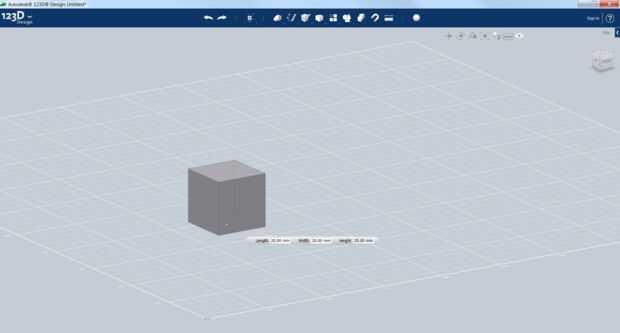

Mi forma favorita para seleccionar dónde colocar mis bocetos es crear un cubo y usar los laterales como aviones en el que dibujar mis bocetos.  Añadir una pastilla es super fácil en el diseño; simplemente seleccione suspender en el menú desplegable en la parte superior de la pantalla "primitivos" y haga clic en el botón del cubo.  Puede escalar este cubo a cualquier tamaño que desee, pero para este Instructable a solo usa el cubo por defecto y coloca en cualquier lugar en el avión existente.

Para ser claros, se puede usar la escala final de la vida real para cada uno de estos pasos, pero para este Instructable hice mi tabla a pequeña escala, para conseguir el look adecuado (vuelve a la escala en la segunda parte del Instructable para llegar al tamaño final que quiero).  Puede ser mejor hacerlo a escala al principio, pero que estaba siendo perezoso.  Así sucesivamente.

Por cierto, como vas sobre el uso del programa puede notar algún pequeño texto aparecer debajo de tu cursor.  Estos son consejos paso a paso que te ayudarán a entender cómo utilizar las herramientas en el programa.  Prestando atención a ellos puede ser muy útil.
