Diseño de joyería digital: Una moda Introducción a Inventor (3 / 8 paso)

Paso 3: Archivo de nuevo y Skecthing

Inventor tiene varios tipo asociado, cada uno de ellos pertenece a un entorno de trabajo específico de archivo. De estos, el más básico y utilizado es el archivo .ipt o "Parte".  Crear nuevo parte archivo basta con abrir inventor y haga clic en [nuevo] en el panel de lanzamiento. Un cuadro de diálogo se abrirá con un número de archivo y tipos de la unidad base. Abra la plantilla .ipt deseada para el lanzamiento de una nueva parte.

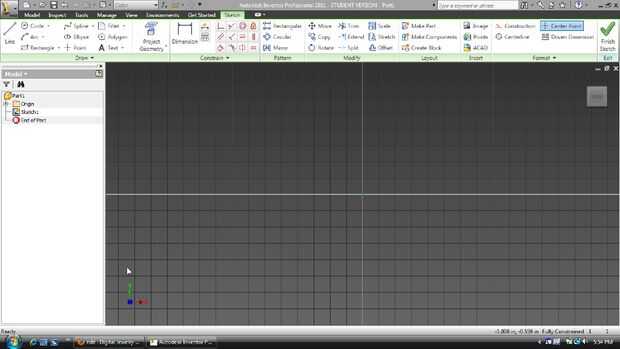

Inicialmente se abrirá una plantilla con el nombre predeterminado Part1 (el número aumentará como se crean archivos de parte posterior).  A la izquierda de la ventana del programa un navegador se habrá convertido en visible. Este navegador, como se dijo anteriormente, organiza las características de modelado y herramientas que habrán sido utilizar para hacer la parte. Como se trabaja la lista será más larga y mostrar directorios de las relaciones celebradas entre ciertas características (como entre protuberancias y un bosquejo que cubriremos más adelante). Actualmente, la lista incluye el nombre de la pieza, una carpeta de origen (contiene la x original, y, eje z y sus planos correspondientes) y también Skecth1.

Sketch1 se refiere a la red 2d que ocupa actualmente el ambiente de trabajo. Este es el punto de partida desde el que comenzar hacer su parte. En el modo de dibujo diseño el esquema simple de tu parte, pero no te preocupes tratando de dibujar todos los detalles todavía. Casi todas las piezas están hechas de múltiples bocetos que añadir o quitar material de la pieza. El bosquejo inicial simplemente proporciona una base crear elementos de futuro.

Para empezar el dibujo uso las herramientas que se encuentra en el panel [sorteo] de [bosquejo] ficha en la parte superior de la pantalla. Estos consistirán de herramientas geométricas básicas (es decir, arco de la línea, rectángulo polígono, etc.) así como herramientas de diseño y modificaciones, algunas de ellas con varias opciones de aplicación que se pueden acceder haciendo clic en la flecha junto a su imagen.

Como dibujar puede tomar ventaja de las herramientas que se encuentra en el panel de la restricción. Los instrumentos aquí aplican las relaciones entre dos objetos que mantiene su geometría en relación a otro (es decir tangentes líneas, segmentos de paralelos). Esto garantiza la orientación correcta de la geometría y también puede reducir las dimensiones requeridas para crear un plano.

(Nota sobre imágenes de herramienta hará que aparezca texto y animaciones que ejemplifican el uso de la herramienta)

* Seguir el video para comenzar a elaborar la estructura de la base de la botonera recomendada.
(Se sugiere fuertemente que ver esta pantalla completa en por lo menos 720p para leer las dimensiones mostradas.
También asegúrese de que las anotaciones son en)
