Diseño de joyería digital: Una moda Introducción a Inventor (7 / 8 paso)

Paso 7: impresión 3D

Renders de ordenador de una pieza son increíblemente útil y eficiente, desde un punto de vista de diseño y costo. Dimensiones pueden introducirse a especificaciones exactas y se pueden ejecutar simulaciones para probar cómo interactúan piezas y la cantidad de estrés que reciben. ¿Qué pasa si usted prueba algo como, lo cómodo el objeto se siente en la mano? Para no se puede ejecutar una simulación. Necesita la parte real. Afortunadamente Inventor todavía tiene la respuesta.

Soportes inventor un servicio conocido como impresión 3D (también conocido como prototipado rápido) que produce objetos de la vida real de modelos digitales. Esto se hace dividiendo el diseño en numerosas capas seccionales cruzadas. Un dispositivo entonces toma estas secciones representativas y les imprime una encima de otra, construyendo lentamente hasta el modelo final. En ingeniería hay dos métodos principales de la impresión.

Fundió la deposición modelado- Se saca una tira de material fundido (generalmente un termoplástico como el ABS) de un cabezal de terrajas climatizada. el dado sigue un camino de herramienta especificada la cada capa de la parte del edificio. Calor de cada capa subsecuente lo fusiona a la capa anterior dando por resultado una parte semisólida.   Piezas generalmente son apoyadas por una secundaria material que rompe con el modelo o es disuelto por el solvente especificado este tipo de impresión es excelente para la creación de prototipos de funcionamiento duraderos, sin embargo la impresión de detalle es más limitada y quitar relleno de apoyo puede ser difícil en espacios reducidos.

Impresión 3D polvo- Una cabeza de impresión, similar a la de una impresora de chorro de tinta, pasa sobre una cama de polvo seco. El cabezal de impresión rocía un binder sobre el polvo a lo largo de la sección transversal de la parte. una nueva capa de polvo se deposita sobre la pieza y el cabezal de impresión aplica a más aglutinante. El proceso se repite hasta que la parte final. Este tipo de impresora ofrece mayor detalle a costa de la integridad estructural. Partes pueden reforzarse con resinas epoxi.

A prototipo uno debe tener acceso a una impresora 3D. Usted puede tomar ventaja de uno de los muchos impresión servicios encontrados en línea o incluso compra su propia impresora (por ejemplo un MakerBot o RepRap). En cualquier caso, primero debe crear un archivo que pueden utilizar estos dispositivos.

El tipo de archivo, en Inventor, asociados con impresoras 3D es la .stl o (lengua estándar de la teselación) y se genera muy fácilmente.

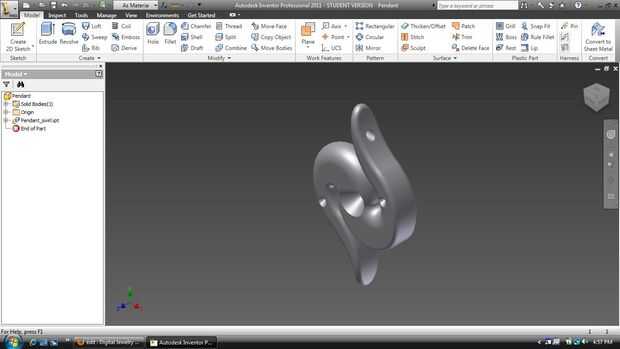

1. abrir la parte que desea imprimir (para el tutorial abierto el archivo [colgante] creado a través de la Asamblea)

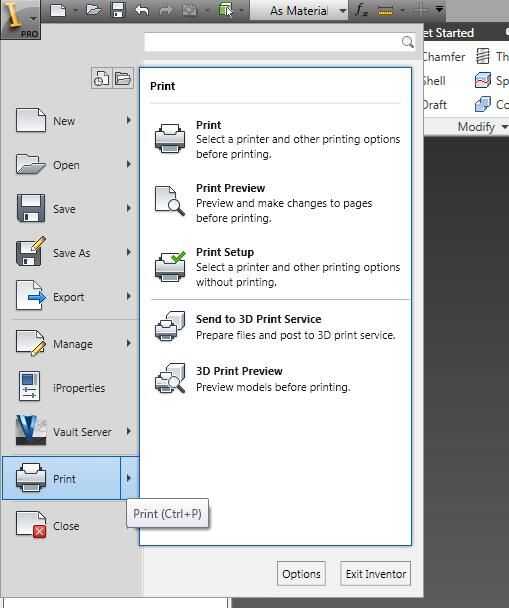

2. Abra el menú de la aplicación de Inventor y haga clic en la flecha junto a [imprimir]

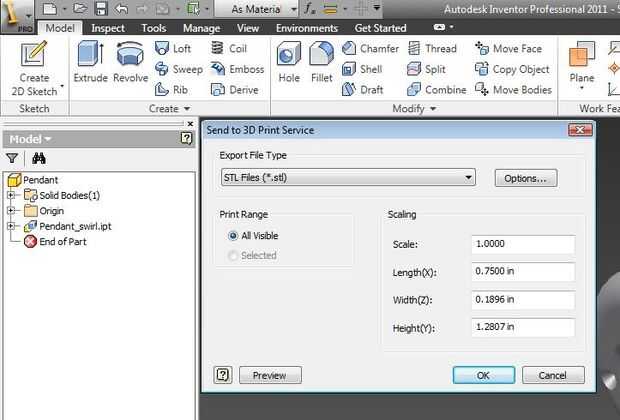

3. Seleccione [enviar al servicio de impresión 3D]. Se abrirá un cuadro de diálogo.

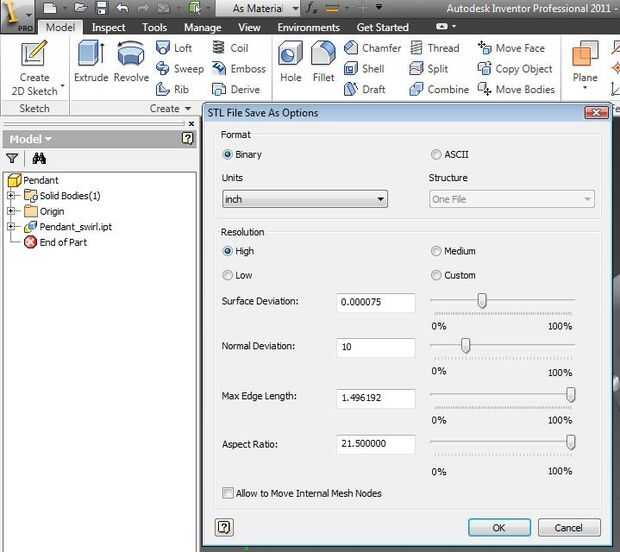

4. edite las opciones según se desee, pero asegúrese de [unidades] (que se encuentra pulsando el botón [opciones]) son el
lo mismo que diseñó la parte con.

* Nota (si tienes varios sólidos en el documento se puede establecer el [imprimir intervalo] a [todos Visible]
o [seleccionado]. para utilizar [seleccionados], activar los sólidos en el documento que desea imprimir,
por la izquierda haciendo clic con el ratón, antes de acceder a la ventana de impresión.)

5. golpear [OK] y luego guardar el archivo. Ahora usted puede o bien enviar a su propia impresora o una empresa encontrará en la web
(Precio varía. costo $15-25 por pulgada cúbica promedio.)

* Nota ( para joyería de la impresión, impresión de polvo es muy recomendable ,
debido a mayor detalle.)
