Paso 1: ¿Cuál es el objetivo? (Vamos a empezar con esquema)

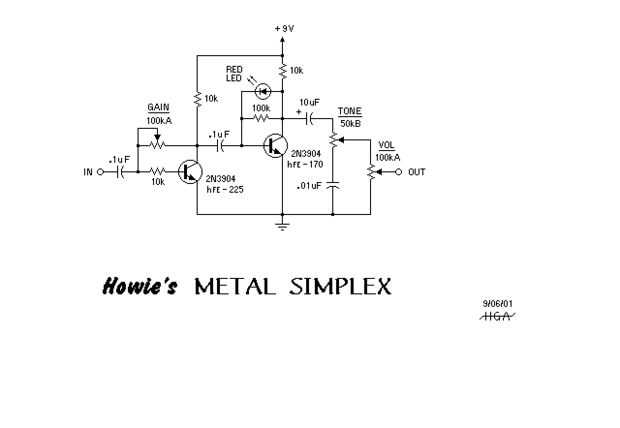

Esta es la lista de componentes electrónicos que son el esquema:
(Cuadro 1)
- resistencias: 10k x3, k 100 x1
- condensadores: 10uF x 0.1uF = 100nF x 2, 1, 0.01F = 10nF x1
- macetas: 100k escriba una x2(I'm using 1 because I don't use the volume pot), 50 k tipo B x1
- transistores: 2n3904 x2
- diodo: en el esquema hay un led, pero me enteré de que están bajando la salida usé diodo común: 1N4148
- Conector de la batería de 9V
- Batería de 9V
También hice un circuito de protoboard esquemático que se hace exactamente igual como lo hice en mi protoboard.
(Foto 2)
Esto es lo que debe conectar en el protoboard.
Cuando usted va comprobando su circuito Compruebe también con esquema (cuadro 1).
En caso de que usted no sabe cómo buscar las conexiones de la placa me envió una imagen.
