¿Paso 9: Por qué el 7493?
No - secuencias consecutivas, tienes que ir con circuitos síncronos pero para fines como relojes donde la secuencia de conteo es consecutiva, es mejor ir con circuitos asíncronos porque son más simples de construir.
Por lo tanto, se decide que vamos a utilizar lógica asincrónica para nuestro reloj. Pero incluso asincrónico lógica requiere 3 o 4 IC para cada contador. Puesto que requieren múltiples contadores, ¿qué hacemos para no obstaculizar el espacio? Utilizamos el IC 7493.
Echa un vistazo a la arquitectura de IC 7493. Si conectas Qa para entrada B, obtenemos los 4 bit T flip-flop (todos J & K internamente conectada a Vcc) contador asincrónico.
Para un 0 - 9 contador, 1010 (10) puede usarse como el gatillo de reset. Qd y Qb están conectados a R0(1) y R0(2) respectivamente y tenemos nuestros 0 - contador 9.
R0(1) y R0(2) están conectados internamente a una puerta del NAND que está conectada a la clara de todos los fracasos de tirón de 4. Tiene las sandalias de T 4 y la puerta NAND integrado. entrada A se da la conexión del reloj externo de un multivibrador 555 astable. Control de calidad está conectada a entrada B para completar la conexión asincrónica.

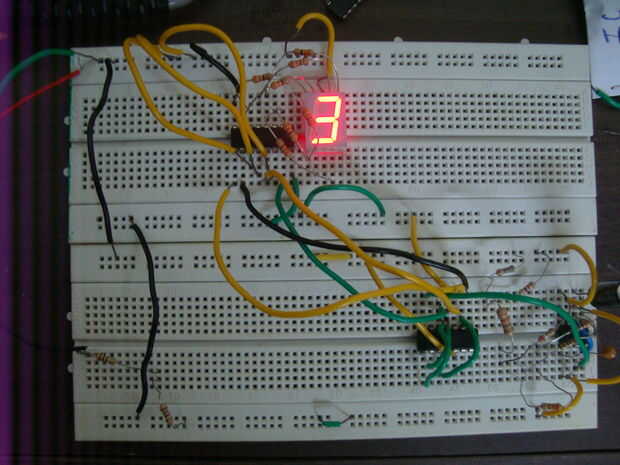

Si utiliza IC 7493, hay sólo pocas conexiones necesarias. Reloj externo de entrada de un temporizador 555 etc. a la entrada (Terminal 14). QA (terminal 12) conectado a la entrada B (terminal 1). QD, Qc, Qb, Qa de IC 7493 figuran como entradas DCBA del IC 7447 y el resto de las conexiones de la pantalla son los mismos con las resistencias de limitación actuales. Reajuste las conexiones (que varían entre 0-5 contador y contador de 0 -9) han de realizarse.
Para un 0 - 5 al revés, usamos 0110 (6) como el gatillo de reset. Así que de nuevo Qa está conectada a entrada B obtener nuestro contador asíncrono de 4 bits. Ahora Qb y Qc se conectan a R0(1) y R0(2) respectivamente y tenemos nuestros 0 - 5 al revés. Estos circuitos son bastante rectos hacia adelante si usted solo consulte el diagrama de pines.
Su simplicidad y el espacio restringido que utilizar estos 7493 contadores para M1, M0, S1 y S0. Generalmente un problema puede tener distintas soluciones. Por ejemplo, el mismo 0 - 9 contador puede hacerse de varias maneras pero elegimos el más óptimo de soluciones que es el contador 7493 IC basado.
Como dije en la introducción, este instructable es no sólo para contar los pasos necesitados sino también para contarte por qué necesitaban. Si usted cubre todos los pasos, entiendes esto ahora.
