Paso 5:0-9 contra usando D - FF
Nota: Los siguientes cuatro pasos (incluyendo éste) son tener un conocimiento de trabajo y el diseño de lógica con flip-flops. Estos pasos no son necesarios para la implementación final del reloj. Pero estos pasos le mostrará por qué utilizamos el IC 7493.
La lógica secuencial consulte el archivo escaneado. Nuestro objetivo es ahora construir el contador.
Componentes necesarios:
No. 7474:2 IC.
IC 7411: 1 no.
IC 7408: 1 no.
IC 7432: 1 no.
IC 7447: 1 no.
IC 555: 1 no.
Condensadores: uF 1000 y uF 0.01 (1)
: Resistencias de 470 ohms (1), 500 ohms (1) y 330 ohmios (7)
Común ánodo 7 segment Display: 1 no.
Placa y fuente de alimentación
Obviamente necesitamos 4 flip D - flops (de 4 bits). La mejor opción es usar IC 7474. Cada IC tiene 2 ojotas. Así que tenemos un total de 2 chips IC 7474.
Si observas el diagrama de pines (el pdf en el paso 4), usted verá 1D, 2D etc.. Simplemente significa que es 1D la terminal D del primer flip-flop en el IC y 2D es el segundo. Y lo mismo se aplica para el reloj, etc. claro.
Del diseño también podemos saber que necesitamos los tres-3 entrada y puertas. 7411 de IC es una puerta de y entrada 3 y cada IC tiene tres puertas y. Así que vamos a necesitar 1 IC 7411.
Necesitamos cuatro-2 entrada y puertas. Para esto utilizamos el IC 7408. Cada CI tiene cuatro y puertas, así que tenemos sólo 1 IC 7408.
También necesitamos tres 2 puertas OR de entrada. Para esto utilizamos el IC 7432. Otra vez este IC tiene cuatro puertas OR, necesitamos sólo tres pero de todas formas usamos 1 IC 7432.
Y sí, queremos ver la salida para un display de 7 segmentos (utilizado común ánodo 7 segmentos para la indicación con IC 7447).
Construcción:
No hay mucho de instrucciones que puedo dar para las conexiones. Sólo usar un protoboard y conectar la Vcc y la tierra a todos lo IC de primero. Es mejor mantener el IC 7447 y el display en una mesa contigua separada.
He subido las configuraciones de pin de todo el IC y la pantalla que se utilizan en el contador. Utilice como referencia y sólo tienes que seguir la lógica de diseño.
Primero conecte la señal de reloj de un multivibrador Astable 555 (un reloj con una frecuencia lo suficientemente lento como para observar los cambios, se preocuparán exactitud más adelante). Esto es realmente un circuito común así que no voy a discutir eso pero use el esquema subido. Conecte el reloj a las 4 ojotas (este es un circuito síncrono). Entonces comience con D0 y hacer la lógica combinacional para D1, D2 y D3 uno por uno.
No estamos usando PRESET y claro para este circuito, así que usted puede ya sea licencia abierta (sin conexiones) o conectarlo a Vcc. Prefiero la primera opción - dejarlo.
En la configuración de pines del 7447, encontrará DCBA como las entradas. D es de Q3, Q2 es C, Q1 es B y Q0 es A. Conecte a, b, c, d, e, f, g del IC 7447 a los pines correspondientes de la pantalla de 7 segmentos como en el perno del diagrama a través de un resistor limitador actual de 330 ohmios. Ya que utilizamos un display de ánodo común, conecte el terminal común (COM en el diagrama de pines) a Vcc.
Recuerda, el Q de lo flip flop le señale D0 es Q0. De la misma manera, Q de D1 es Q1, Q de D2 es Q2 y Q de D3 es Q3. Cualquier intercambio, el circuito no funcionará. Apegarse estrictamente a las configuraciones de pin.

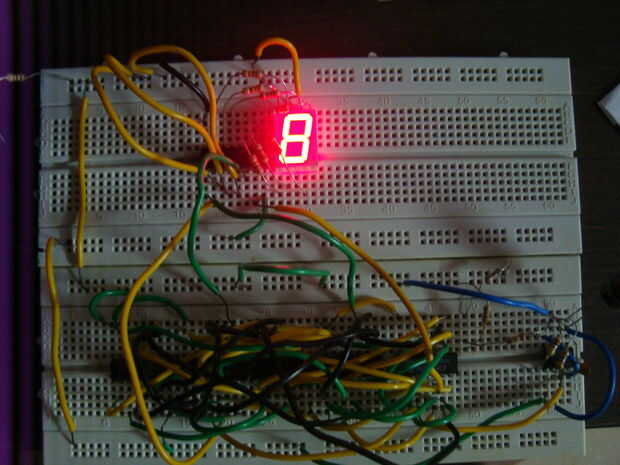

Ahora debe alcanzar el contador, si no te funciona busca cortos circuitos, contactos sueltos o conexiones equivocadas. Lo siento no puedo ser de más uso ahora.
