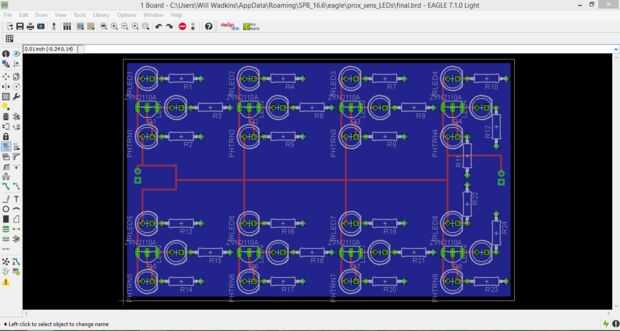

Como mencioné en mi anterior Instructable (LEDs sensor de proximidad), diseñé el circuito finalmente moverlo a una placa de circuito impreso (PCB). Este Instructable es una guía paso a paso para diseño de PCB para principiantes. Sigue el diseño que se describe en mi Instructable anterior, pero las técnicas se pueden utilizar para el diseño de cualquier proyecto que usted elija. Va a hacer el diseño en EAGLE, un software de CAD. Existe una versión gratuita de este software así que cualquier persona puede utilizarlo!
Realmente rápido, el proceso de diseño general debe iniciar un nuevo proyecto, dibujar un esquema, convertir el esquema en forma de diseño del tablero y luego organizar los componentes en el tablero sin embargo desea. Vamos a empezar!
