Paso 9: A partir de la Junta!
Ahora vamos a convertir nuestro esquema en un PCB! Ir a "Archivo" y haga clic en "Cambiar a la Junta". ÁGUILA a decir que un tablero todavía no existen y pregunta si desea crear uno. Haga clic en "Sí".

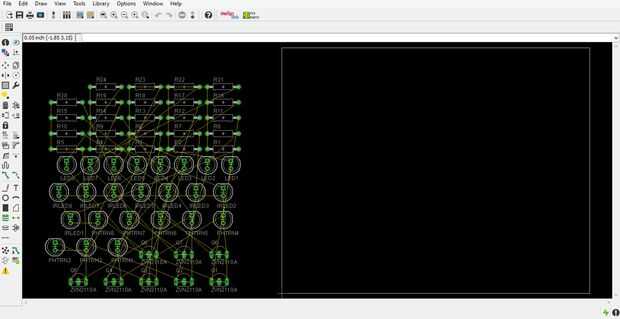

Lo que hay en el primero parecerá un lío. Usted tendrá todos los componentes de la izquierda con un montón de "cables" de conexión de todos ellos. A la derecha será una caja blanca vacía. El primer paso es mover todos los componentes para el blanco de la caja y organizan. Todavía utilizaremos las mismas herramientas (mover, rotar, etc.) como lo hicimos al organizar el esquema.

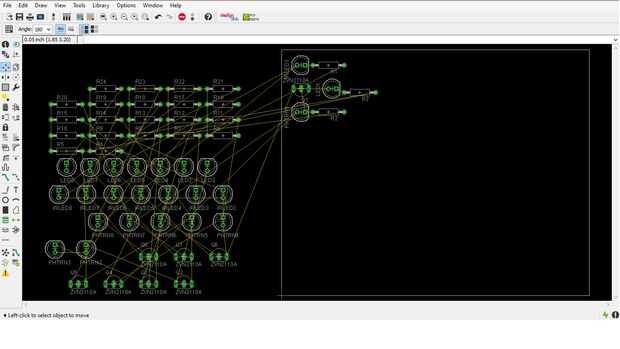

Prefiero trabajar un racimo a la vez. Dicho esto, hacia todos los paquetes de LED marcados con un 1 (IRLED 1, PHTRN1 y LED1) el lugar aproximado que quiero. Se movera el primer transistor Q1, cerca de ellos también. Los primeros componentes del primer clúster están conectados a resistencias 1-3, para mover R1, R2 y R3 cerca así. Puedes ver lo que tengo hasta ahora en la segunda foto. No te preocupes demasiado por la alineación de todos los componentes precisamente ahora. Después de que consigamos todas las piezas que se movieron sobre podemos organizar los componentes mejor.
Después de mover todas las piezas del primer grupo, pasé el segundo cluster en justo a la derecha de la primera. Como era de esperar, el grupo 2 contiene IRLED2, PHTRN2, LED2, Q2 y resistencias 4-6.
Continué moviendo el resto de los componentes de cluster por cluster. Nota: la Convención de numeración es el mismo para cada uno. Por ejemplo, el cluster 3 contiene IRLED3, PHTRN3, LED3, Q3 y resistencias de 7-9. Y así sucesivamente.

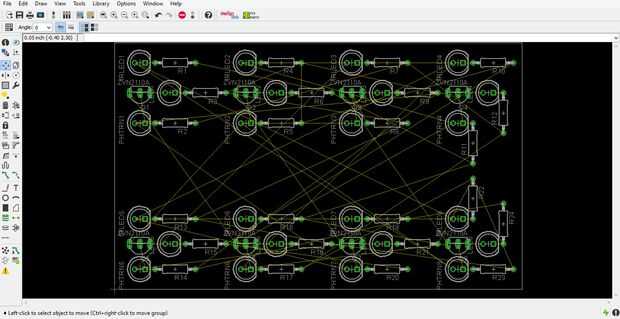

Una vez que todos los componentes que se trasladó a la zona de Junta, bien puede afinar la organización de la Junta y hacer todo línea agradable y limpia. Recomiendo un diseño como el que tengo en la parte inferior izquierda. Este diseño funciona bien con la tecnología de detección de proximidad de cada cluster. Deberá rotar algunos componentes como para conseguirlos alineado derecha. Usted puede ver cómo se ve cuando tenga todas mis partes mudamos y organizada en el cuadro en la parte inferior izquierda.
Es importante asegurarse de tener los paquetes LED orientados correctamente, por ejemplo, el ánodo a la izquierda y el cátodo a la derecha (mirar mis imágenes para referencia). Nota: tuve que rotar las resistencias en el borde derecho del tablero para que encajen. Otra nota: en la versión de software libre del águila, esta es la tabla más grande se puede hacer. Si usted tiene una licencia remunerada, puede ajustar el cuadro blanco y hacer una tabla más grande. Por suerte, este tamaño de esta placa es perfecta para el proyecto que estamos trabajando.

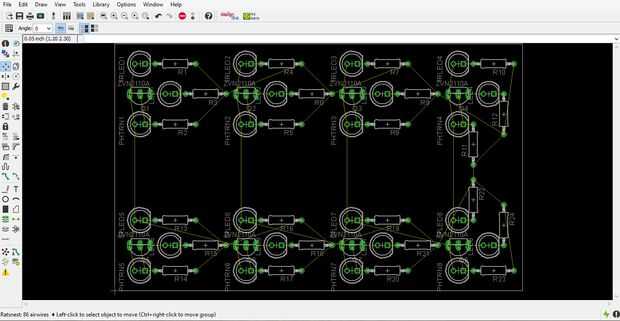

Una última cosa, después de tener todos sus componentes alineados, haga clic en el botón "Ratsnest". Haciendo clic en este, águila organiza todos los "cables" y automáticamente te da un resultado limpio agradable como se puede ver en la imagen de la parte inferior derecha. Hermoso, ¿no?
