Paso 10: Ruta de las huellas
Si alguna vez han visto un PCB antes, probablemente notó el planos "cables" presentados por la Junta que se conectan todos los componentes. Estos se conocen como trazas. A partir de ahora, águila sabe qué componentes deben ser conectados, pero no tiene todos los trazados para conectarlos. En este paso nos va ser "enrutamiento" los rastros a decir águila cómo conectar todo. Esta es mi parte favorita.
En primer lugar, haga clic en la herramienta "Ruta" y mirar la barra de herramientas en la parte superior de la pantalla. Debería ver un menú desplegable que tiene un cuadrado de color y dice "base 16" o "1 Top". Esto es donde seleccionas la capa del PCB que se trabajará en el. Nuestro Consejo es bastante simple que solo necesita 2 capas, pero algunas placas más complejas pueden tener hasta 10 o más!
Vamos a empezar por los rastros de enrutamiento en la capa superior, así que asegúrese de que la selección de la capa se establece en "1 Top" como se puede ver en la segunda foto. El cuadrado coloreado es junto a rojo, así que todo lo que nos basamos en esta capa se mostrará en rojo.

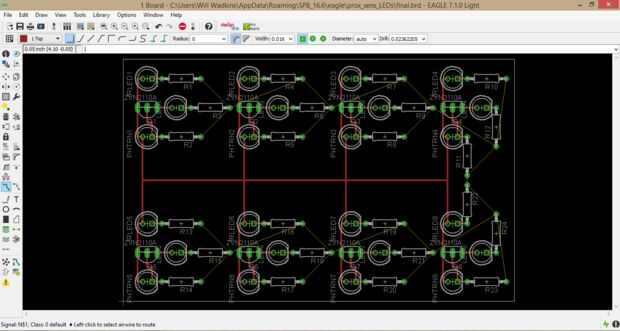

La ruta herramienta todavía debe ser seleccionada, pero si no entonces volver a seleccionarlo. Ahora haga clic en uno de los círculos verdes de un componente que se conectará al poder como el lado izquierdo del LED infrarrojo. Ahora arrastre el ratón hacia el drenaje del transistor ZVN (este es el pin de la izquierda). Prefiero diseñar todo en ángulos rectos. Para hacer esto arrastra con el ratón un poco de bits y haga clic en. Esto añade una esquina y se puede seguir arrastrando el ratón a partir de ahí. Ver mi foto de arriba para referencia. Nota, por ejemplo, comencé en el ánodo del LED IR, fue un poquito a la izquierda, haga clic en para añadir una esquina y entonces bajó el resto de la forma del drenaje del transistor.
En la capa superior, vamos a todo lo que se conectará al poder como los ánodos de todos los paquetes de LED y los desagües de los transistores conectar. También queremos conectar los cátodos de todos los LEDs a sus resistencias respectivas. Siga mi foto anterior Asegúrese de que obtener todo lo relacionado.
Si usted comete un error, puede deshacer la acción Ctrl + z o utilice la herramienta de "extraer" para eliminar el rastro y volver a la ruta.
Puede observar que todavía hay algunas líneas amarillas en los otros extremos de las resistencias. Éstos todos se conectarán a tierra y nosotros nos encargaremos de en el paso siguiente.
