Diseño de la PCB en EAGLE (11 / 13 paso)

Paso 11: Dibujar un plano de tierra

El último paso había conectado todo lo que tendrá una conexión en la capa superior. Vamos a trabajar ahora en la capa inferior. En lugar de huellas independientes encaminamiento, dibujaremos un plano de tierra sobre el fondo entero de la Junta. Esto conectará con todos los lados con conexión a tierra de las resistencias. Nota: en algunos más complicados diseños que usted puede tener que dibujar planos más pequeños y más específicamente en forma. Desde nuestra Junta Directiva es sólo un diseño simple aunque solo podemos dibujar un plano de tierra rectangular en la parte inferior entera de la Junta.

Para dibujar este plano tierra, utilizamos la herramienta "Polígono". Después de seleccionar la herramienta polígono, ir al menú desplegable capa y seleccione "base 16" ya que estamos trabajando ahora en la parte inferior del tablero. El color asociado de esta capa es azul por lo que el polígono que mostrará en azul.

Para simplicidad, comience seleccionando la herramienta de nombre y haga clic en el extremo de la cola de cualquiera de las resistencias que se conectarán a tierra. Presentará una pequeña ventana para cambiar el nombre de esta «red». Es, probablemente, algo así como «N$ 6». Yo nombre mío para ser "GND". Esto hará más fácil para asegurarse de que todo se conecta al plano de puesta a tierra correctamente.

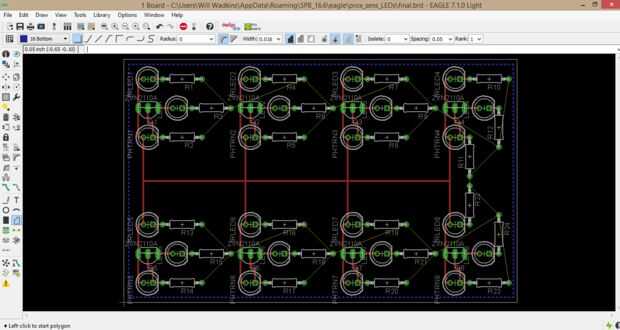

Ahora, con la herramienta polígono seleccionada, haga clic en una esquina del tablero. Mueva el ratón a otro rincón de la Junta Directiva y haga clic en nuevo. Para ello todo el camino alrededor del tablero hasta que regreses al punto de partida. Cerrar el polígono haciendo clic en el punto donde comenzaste. Esta voluntad givce un contorno punteado azul alrededor del borde de la Junta como te veis en la primera foto.

Ahora vuelva a seleccionar la herramienta de nombre y haga clic en algún lugar en el polígono. Cambie el nombre del polígono a la "Tierra" también. Después de hacerlo, águila le preguntará si desea conectar los segmentos. Seleccione "Sí". Ahora el polígono está conectado a la red "GND".

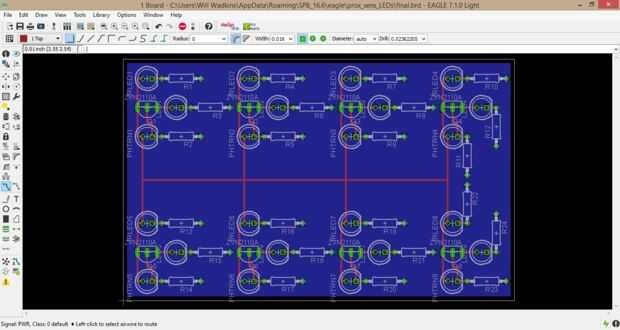

Como paso final, haga clic en la herramienta de Ratsnest. Esto termina todas las conexiones. El polígono debe llenarse ahora en color azul y las líneas amarillas restantes deben ser ido en la segunda foto.
