Paso 2: Descargar biblioteca de águila es necesario
Hay toneladas de diferentes bibliotecas de águila y muchas de ellas deben tener instalado por defecto con el águila. Para mantener las cosas simples y asegúrese de tener todas las piezas que vamos a trabajar con, armé mi propia biblioteca que se puede descargar aquí.
Descargar la biblioteca, moverlo a la carpeta correspondiente por lo que es fácilmente accesible en águila. En mi computadora, esta ubicación fue C:/EAGLE-7.1.0/lbr. Puede ser un lugar diferente en su computadora, pero la dirección debe ser algo similar. La preocupación principal aquí es que es en una carpeta de la biblioteca como "lbr".

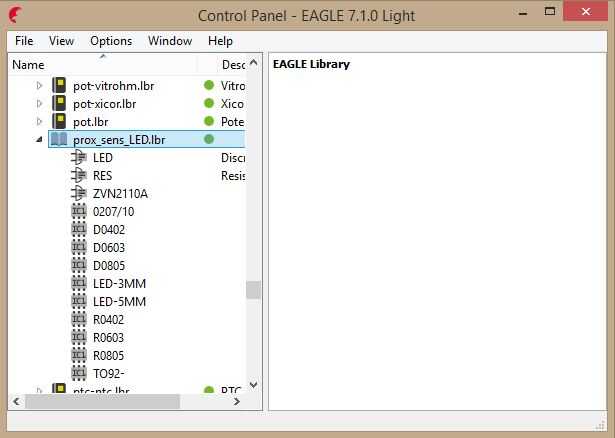

Si tuvieras águila ya abierto, cerrarlo y abrirlo para actualizar la lista de bibliotecas. Haga clic en la flecha desplegable junto a "Bibliotecas" y desplazarse hacia abajo en busca de "prox_sens_LED.lbr" para asegurarse de que descargaron. Haga clic en el desplegable flecha aquí a para asegurarse de que todo en la biblioteca copia correctamente. Debe contener tres simples dispositivos: LEDs, resistencias y transistores. Usted notará que hay muchos más de tres artículos en la biblioteca aunque. Esto es porque cada dispositivo viene en diferentes paquetes. Por ejemplo, un LED (el dispositivo) viene en un paquete de bulbo como de 5mm que vamos a usar, pero también viene en una pequeña carcasa de montaje en superficie (y también otros paquetes).
