Diseño de la PCB en EAGLE (3 / 13 paso)

Paso 3: Comenzar un nuevo proyecto

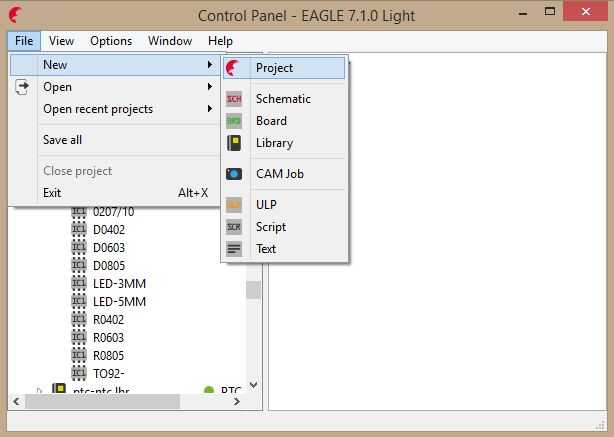

Para iniciar un nuevo proyecto, haga clic en "Archivo" en la ventana de comandos EAGLE, coloca el ratón sobre "Nuevo" y haga clic en "Proyecto" en el menú desplegable. Después de hacerlo, águila creará un nuevo proyecto llamado "New_Project". Yo nombre mío para ser "prox_sens_LEDs".

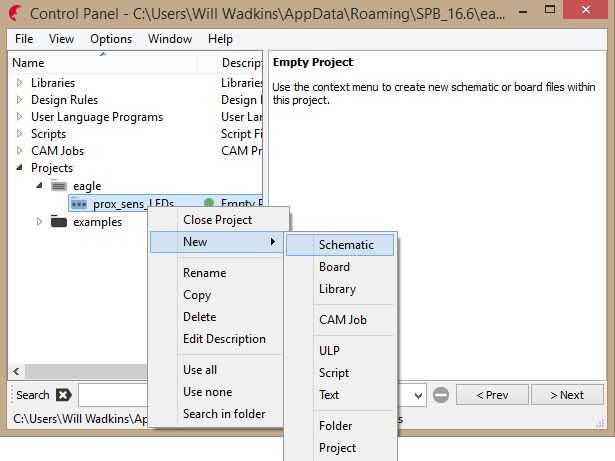

Ahora que tenemos nuestro proyecto creado, vamos a comenzar el proceso de diseño. Vamos a empezar creando un esquema nuevo. Haga clic derecho en tu proyecto en la ventana de comandos EAGLE, coloca el ratón sobre "Nuevo" y haga clic en "Esquema". Una nueva ventana se abrirá con un área de trabajo en blanco para dibujar el esquema.
