Paso 4: ¿Qué estamos construyendo?

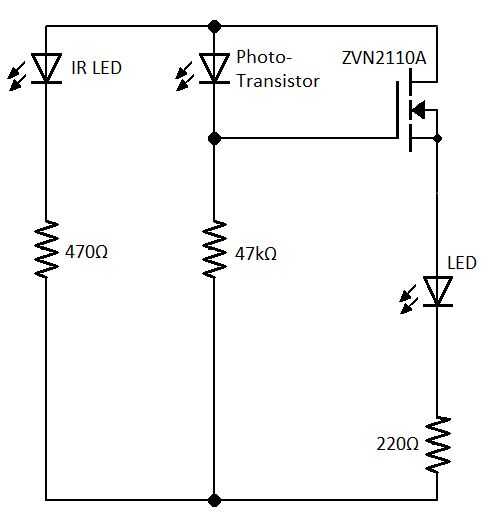

Antes de empezar con el proceso de diseño real, quería mencionar brevemente lo que yo diseño. Como se mencionó, se trata de una continuación de mi proyecto de LEDs sensor de proximidad de mi Instructable pasado. El circuito de interés está conformado por grupos que contienen un LED IR, Foto-transistor, LED, NPN transistor y unos cuantos resistores. Se puede ver el esquema de un único clúster anterior. Para una descripción de cómo funciona esto, revisa mi Instructable anterior o este blog post. Explicarlo en tanto de las personas.
