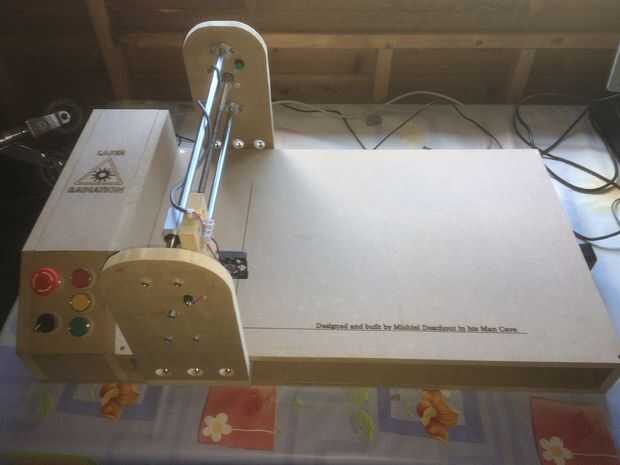

Paso 5: Poner en la electrónica
Lo único que falta ahora es la electrónica, los cables pueden parecer un caos, pero si usted toma su tiempo y pone un cable en un momento, es un paso fácil y rápido.

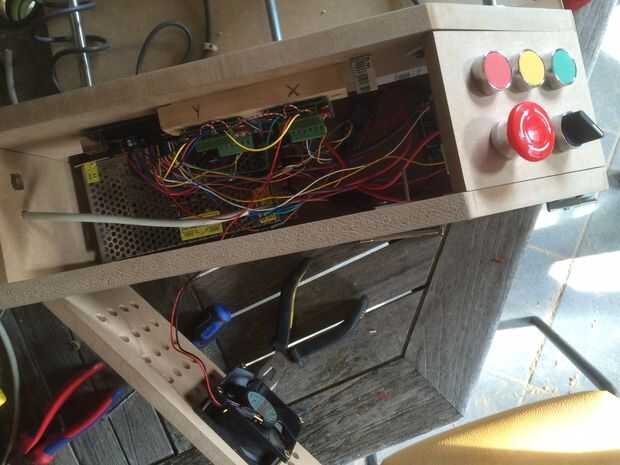

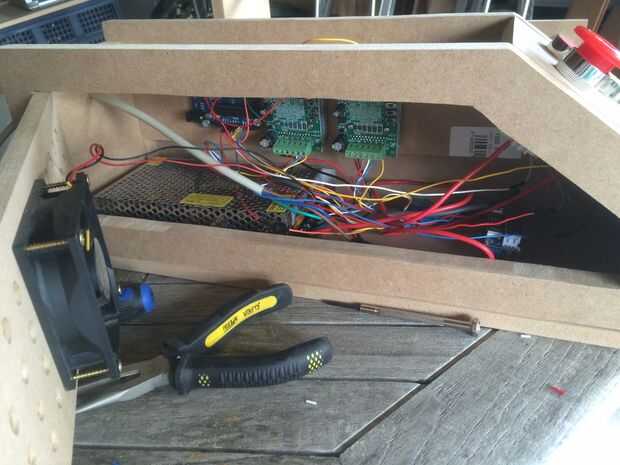

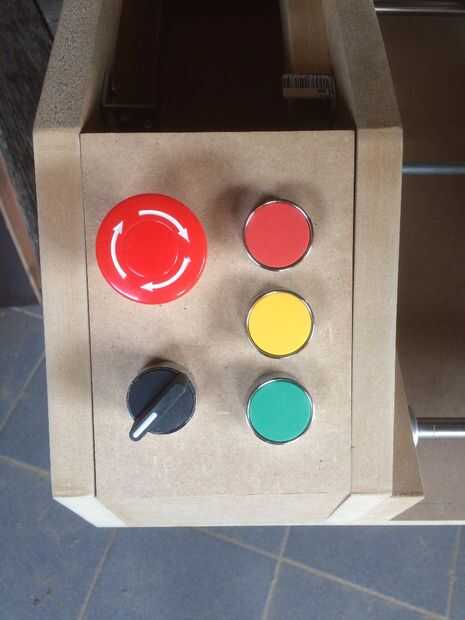

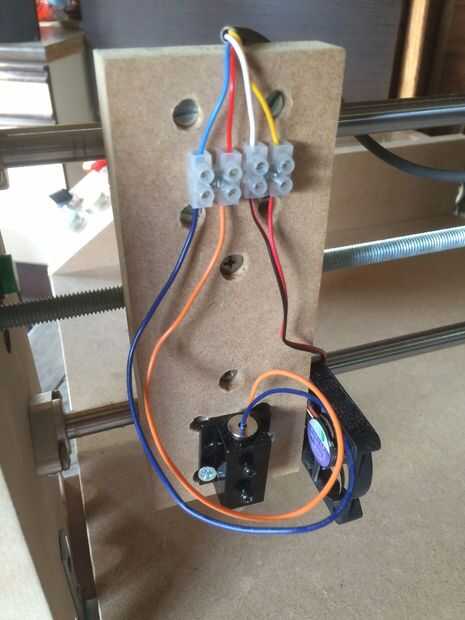

En primer lugar, conecte todos los tableros, alimentación, relé, láser y botones (Inicio, pausa y stop) como en la cuarta, la quinta y la sexta imagen de control. Además, utilicé dos ventiladores que obtuve de un ordenador antiguo, estos son necesarios para el enfriamiento del láser y los controladores de motor paso a paso.

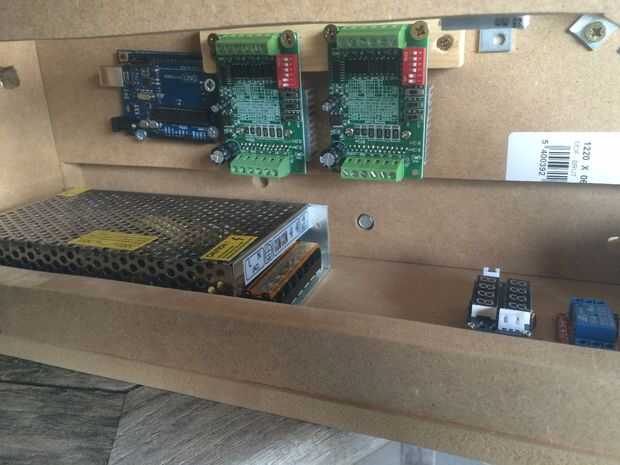

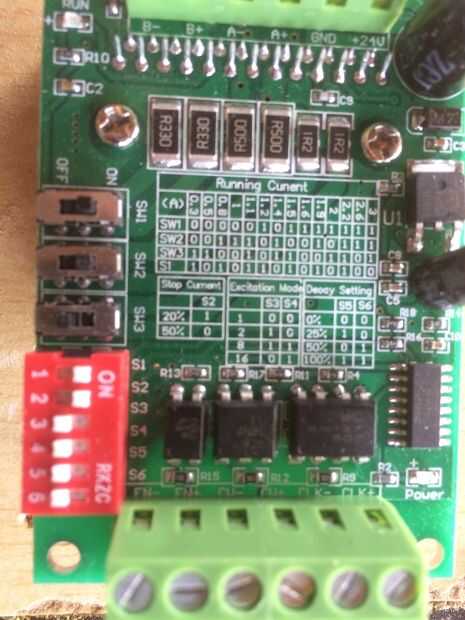

En segundo lugar, establecer los controladores paso a paso como lo hice en la foto tercera, estos interruptores de dejar que el conductor sabe lo que es la corriente de sus motores y si usas micropasos. Wtih micropasos, el controlador divide cada paso en varios pasos (el motor necesita por ejemplo encender cuatro micropasos tienen el efecto de un paso normal). Decidí no usar micropasos, porque es un paso normal para mi grabador 0,0075 mm.

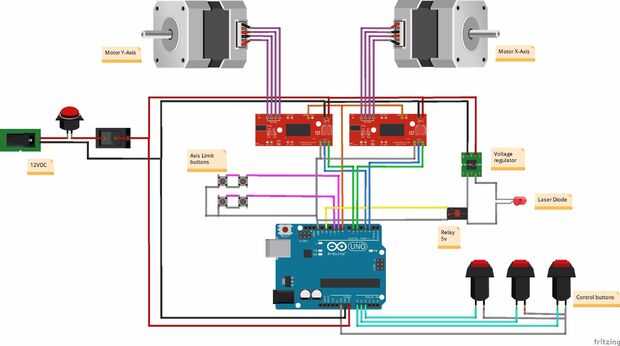

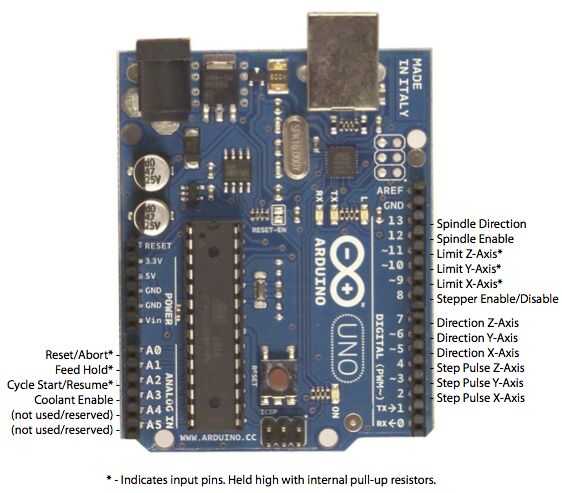

Ahora, sólo imprime la primera imagen y poner un cable en un momento y observe en la imagen impresa que alambre que has hecho y que no. Esta imagen utiliza otros controladores de motor paso a paso porque no apoya el programa con que lo hice el driver que utilizo.
Controlador del laser: Realmente no sabía qué driver que necesitaba para el láser, así que miré un poco por aquí en instructables y vi que FamousMods, otro autor aquí en instructables, sólo utiliza un driver de LED de ebay en su instructivo.
Controlador de motor paso a paso: El controlador de motor paso a paso, dice algunas cosas raras como at-, EN +, CW-, CW +, CLK - CLK +. Usted puede combinar EN, CW y CLK y conéctelos con un cable a un pin de GND en su arduino. AT + puede ir al pin 8. CW + stans para la dirección y CLK + soportes para pulso de paso.
Final de carrera: Estos interruptores Asegúrese de que el grabador deja de funcionar cuando uno de los ejes empuja uno de ellos, esto es para evitar dañar el grabador en caso de que algo va mal. Estos interruptores se utilizan también para encontrar la posición del grabador.
