Diseño de PCB hecho Inicio sencillo usar 'software eagle' (3 / 8 paso)

Paso 3: encaminamiento

Ahora es el momento para el enrutamiento de las líneas de conexión.
En águila aplicación goto archivo

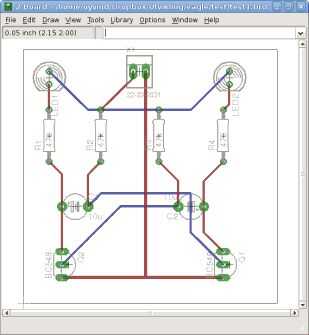

-> interruptor de vista Junta. Y sus componentes en el tablero. Ahora haga clic en la función de auto ruta que está en la esquina inferior izquierda. La aplicación de la ruta las conexiones esquemáticas
