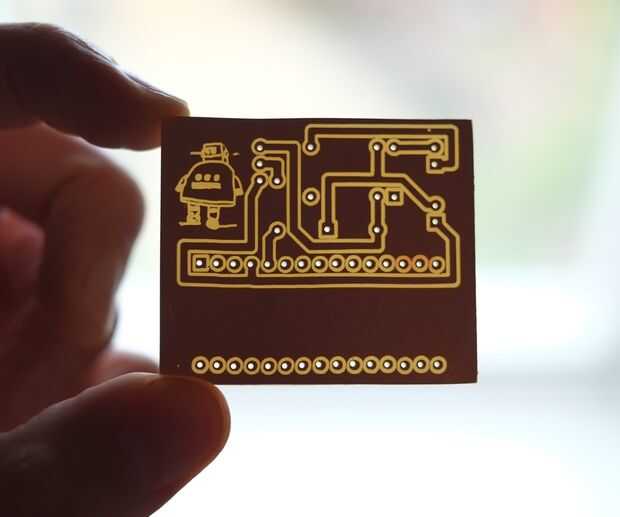

Diseño de PCB y aislamiento fresado utilizando únicamente Software libre

En este Instructable mostrará cómo diseñar y fabricar tu propio PCB, utilizando exclusivamente software libre que funciona en Windows como en Mac.

Cosas que usted necesita:

  • ordenador con conexión a internet
  • molino/ranurador del CNC, la más exacta mejor
  • 45° / 20° V-Bit
  • broca de 0.8mm
  • fresa de 3mm
  • tablero revestido de cobre
  • cinta adhesiva de doble cara
Etiquetas: Arduino, CNC, Pcb, Diseño, Electrónica, Inkscape, Makercam, Fritzing, Fresado de aislamiento
