Diseño de PCB y aislamiento fresado utilizando únicamente Software libre (11 / 19 paso)

Paso 11: logotipo

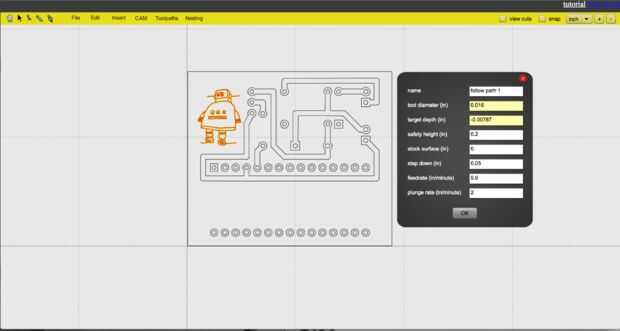

Seleccione que el logotipo o texto y vaya a CAM -> seguir la operación de trazado.

Para más detalle en el logo, usé un 20° 0.2m m V-Bit. Puesto que con esta operación el centro de su herramienta de corte sigue los caminos (a diferencia de la operación del perfil donde el "borde" de la herramienta de corte sigue el camino), no es importante lo que escribes en cuanto a diámetro de la herramienta.

Profundidad de objetivo es este tiempo - 0.2 mm (para más detalle).

Todos los demás valores son iguales en cuanto a la molienda de aislamiento.

Haga clic en Aceptar.
