Diseño de PCB y aislamiento fresado utilizando únicamente Software libre (12 / 19 paso)

Paso 12: Paso de contorno

Ahora queremos cortar nuestra PCB fuera de stock tablero revestido cobre.

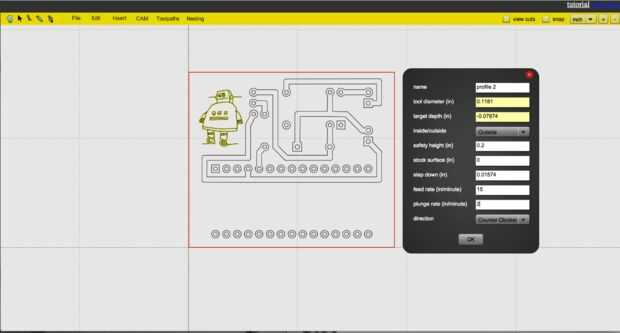

Seleccione el contorno exterior y escriba los valores necesarios.

Usé una broca de 3mm 4-flauta con un avance de alrededor de 400mm/min y un descenso de 50mm/min paso abajo fue de 0,4 mm.

Haga clic en Aceptar.

CAM -> calcular todo.

CAM -> exportación gcode.

Cada operación en un solo archivo de exportación. Puesto que cada operación necesita otra herramienta, lo mejor es el nombre de los archivos de la herramienta.
