Diseño de PCB y aislamiento fresado utilizando únicamente Software libre (13 / 19 paso)

Paso 13: perforación

Vuelva a cargar la página por lo que vas a empezar un "nuevo proyecto".

Abierto el "* yourfilename*_etch_mask_bottom_mirror.svg" archivo. No te olvides de cambiar la escala de SVG a 90ppi antes de hacerlo!

Seleccione todos los agujeros.

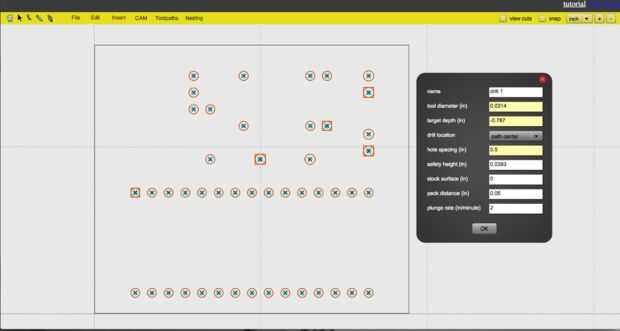

CAM -> operación del taladro.

Usé una broca de 0.8mm. Mi consejo fue 1,5 mm de espesor, usé un agujero limpio-2 mm para la profundidad del objetivo. Peck de distancia debe ser mayor que este valor para el taladro ir a través de una sola pasada. He utilizado una tasa de penetración de aproximadamente 50mm/min.

Haga clic en aceptar y todos los agujeros Obten detecta automáticamente.

CAM -> calcular todo.

Exportar su gcode.
