Paso 2: Diseño en Fritzing
Iniciar Fritzing y empezar un dibujo nuevo.
Ir a la protoboard vista haciendo clic en la ficha del tablero en la parte superior de la ventana.

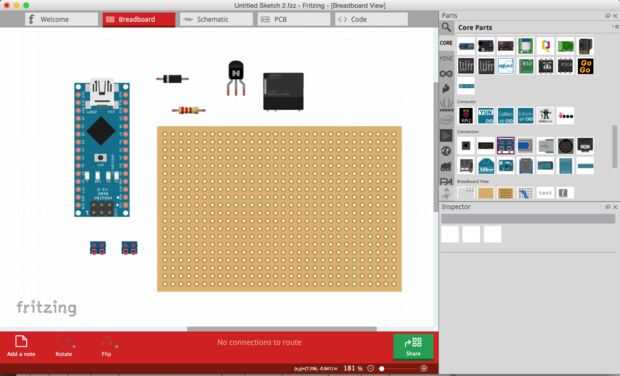

En el lado derecho es su parte-biblioteca, seleccione los componentes que quiere en su circuito y arrastra y soltarlos en la ventana de tablero. Asegúrese de que las partes tienen las especificaciones deseadas tales como pines, valor y tamaño. Puede cambiar estas variables del componente seleccionado en el Inspector de la parte inferior derecha de la pantalla.
En este ejemplo estoy haciendo un circuito que utiliza un Arduino Nano para la conmutación de un relé de 12V. Para esto necesito un transistor con una resistencia a la base como un retén diodo en paralelo a la bobina del relé y dos terminales.

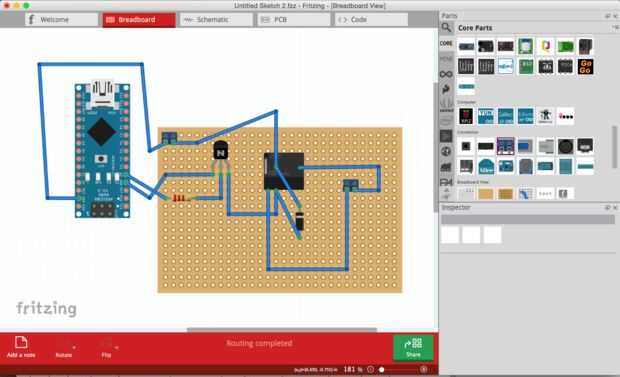

Los conexiones/cables entre los componentes se realizan haciendo clic y arrastrando en un pata/pin del componente. Bendpoints en los cables se puede hacer haciendo clic y arrastrando dentro de un alambre.
Hacer todas las conexiones que necesita y hacer en un protoboard real del circuito a trabajar.
