Diseño de PCB y aislamiento fresado utilizando únicamente Software libre (3 / 19 paso)

Paso 3: Vista esquemática

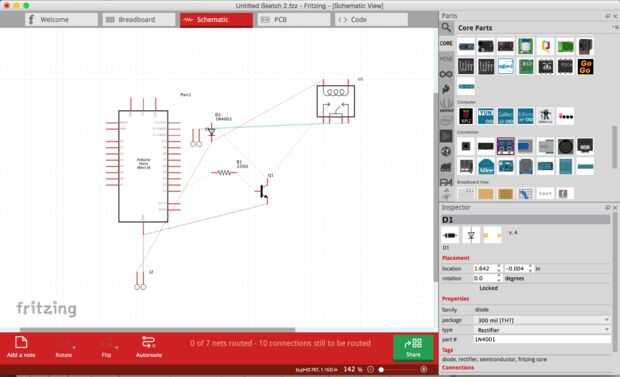

Ahora vaya a la vista esquemática.

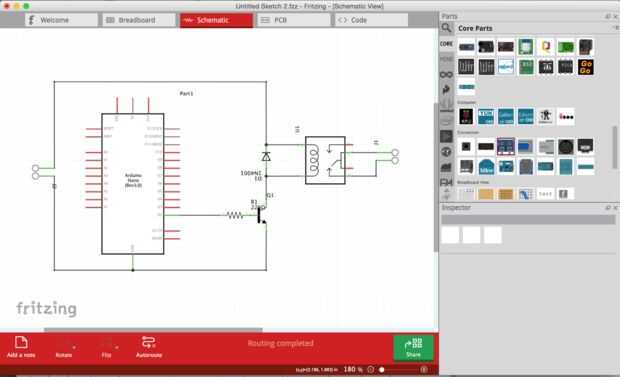

Podrás ver un esquema con todos sus componentes y sus conexiones. Poner en orden cosas arrastrando los componentes en un orden razonable y haciendo clic y arrastrando las líneas de conexión discontinua por lo que es no que se corte.
