Diseño de PCB y aislamiento fresado utilizando únicamente Software libre (4 / 19 paso)

Paso 4: Vista de PCB

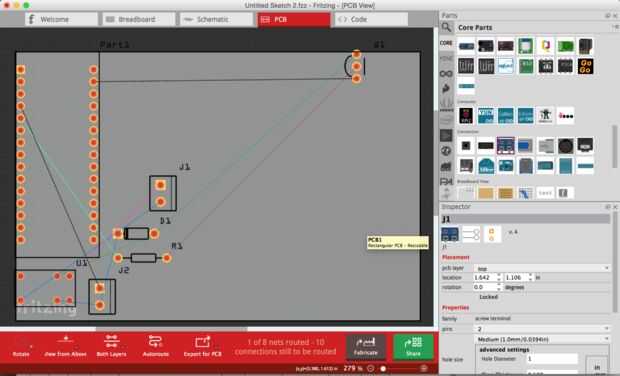

Vaya a vista de PCB.

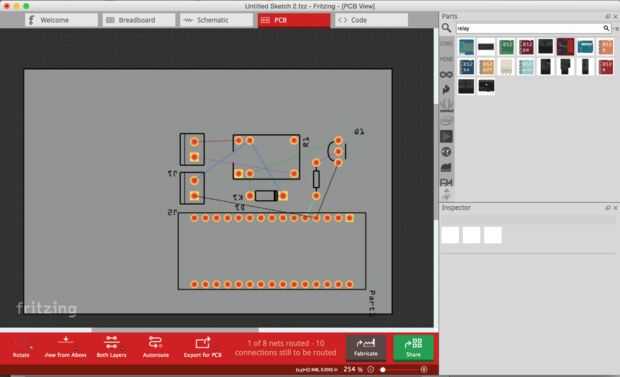

Arrastre los componentes en un orden razonable. Una buena regla general es a colocar los componentes con las clavijas más al centro y los otros componentes alrededor. Tratar de conseguir una distribución compacta.

El bloqueo de piezas automáticamente a la red se ver en el fondo. Para cambiar el tamaño de la red vaya a ver -> tamaño de la cuadrícula de ajuste.
